三相交流电动机接线电路图

三相交流电动机接线电路图

点击数：7866 次录入时间：03-04 11:51:55 整理：http://www.55dianzi.com 电气控制图

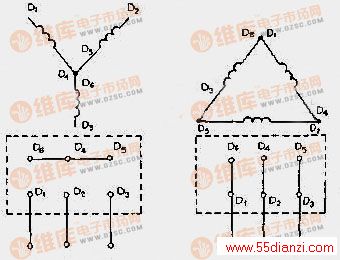

如图为三相交流电动机接线电路图。一般三相交流电动机接线架上都引出六个接线柱，当电动机牌上为星型接法时，D6，D4，D5相连接。其余D1，D2，D3接电源；当是三角形接法时，D6与D1连接，D4与D2连接，D5与D1连接，然后D1，D2，D3接电源。
