过零触发交流固态继电器电路

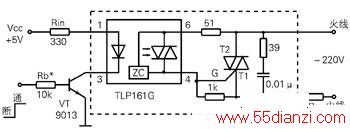

　　采用内部有交流电过零时触发电路（图7中的“ZC”部分）的ILP161G光耦，可以做成过零触发交流固态继电器电路，如图7所示。它能在交流电过零附近触发双向可控硅，使交流波形完整，不会造成对电网的干扰。其工作原理与图6相同。图中的39Ω及0.01μF RC电路是一种浪涌电压吸收回路，它用来保护双向可控硅免于瞬态的过压而损坏。外接的三端双向可控硅选择方法与图6电路相同。
