环形变压器的绕制方法

　　环形变压器近年来在功放及音响上应用非常广泛，但大多数损坏的环形变压器均无法购到相同配件，给维修工作带来一定困难。下面就介绍环形变压器的绕制方法。

　　由于环形变压器的烧毁，均是在初级部分，而次级一般都是好的。因此，拆坏的环形变压器时，应将拆下好的次级绕组的漆包线保管好。

　　这样可大大节约维修成本。

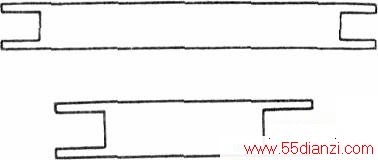

　　先拆下环形变压器外面的胶带，这种耐高温且高绝缘的胶带重绕对仍可再用。胶带拆下后，最外面的绕组便已暴露出来了。这个绕组一般为大电流绕组。如果绕组是带抽头的，则肯定是采用双线并绕的形式，反之，大多为单线绕制。数一下该绕组的匝数。将数出来的匝数除以该绕组的输出电压，即可得到一个数据，就是该环形变压器的“每伏匝数”。绕组的输出电压可从铭牌上标的查到。如果变压器无铭牌，或不知每个绕组的输出电压，就无法计算每伏匝数，那么，在拆卸时可采用计算初级匝数的方法。拆下的漆包线随即绕在如图1的自制线梭上。梭子用竹片或塑料薄板制成，大小规格视环形变压器大小而定，可做多种规格备用。一个绕组的漆包线绕在一个梭上。如有4个绕组就用4个梭子。

　　次级绕组全部拆完后，再拆下包在初级绕组外面的绕缘胶带，此时，整个初级绕组便露出来了。初级绕组局部烧毁的，可将烧毁部分拆下，并数一下有多少匝，然后，清除烧毁的绝缘物，重新包好绝缘胶带，再用同规格的漆包线，按数出来的匝数重新绕回去。对于严重烧毁的，则必须将初级绕组全部拆掉重新绕制。并且铁心外面的绝缘带也须重新包扎。

　　初级绕组匝数是否准确，关系到该变压器的性能和输出电压，因此至关重要。由于初级匝数大多为数百匝，不是很多，所以推荐实际计数的方法。在变压器的外侧，用斜口钳将坏的初级绕组剪断，然后数一下剪下来的漆包线根数，即为初级的匝数。如果已按上面介绍的方法算出了变压器的“每伏匝数”，那么将它乘以220，即为初级匝数。

　　在环形变压器铁心上包扎好绝缘胶带后，即可用图1的梭子开始绕制初级了。先留出一定长度的漆包线做引出线头，然后一圈一圈地绕。在环形变压器的内心，漆包线与漆包线间采用排绕法，即相互靠拢，且不交叉，在环形变压器外侧，线与线之间一般保持1～3mm的距离（视线径和变压器功率的大小确定）。匝数绕够后，即可将两端焊好引出线。在引出线位置须用青壳纸作绝缘。

　　最后，用原先拆下的绝缘胶带对初级进行包扎。包扎手法尽可能与原包扎一致。

　　初级绕组线圈绕好后，即可遵循“先拆后绕，后拆先绕”的规律将次级绕组依次绕回去。绕时不需要计数匝数。只要尽量把漆包线拉紧绕好，且一匝一匝排绕，不相互交叉，一般来说，原先拆下的漆包线绕光后，绕组匝数应与原匝数差不多或仅少1～3匝。注意每个绕组间均需做好绝缘。全部绕好后，对整个环形变压器进行绝缘胶带的包扎。最后，对环形变压器进行烘干浸漆处理。
