采用TL431与可控硅组成稳压及过零触发电路

　　本电路由精密稳压器TL431和可控硅组成稳压及过零触发器。该电路具有稳压精度高、波形畸变小、电压可调的特点。
　　

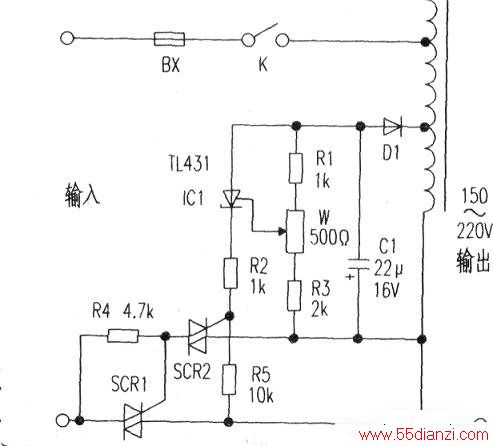

　　电路如下图所示。由IC1和SCR2组成取样及过零触发电路，当输入电压升高时，IC1参考电压也随着升高，一旦参考电压高于基准电压时，IC1立即导通。此时SCR2也被触发导通，而SCRI将于过零时截止，使输出电压降低。反之，当输入电压降低时，IC1参考电压也随着降低，一旦低于基准电压时，ICI立即呈高阻状态，此时SCR2因失去了控制电压，当电压过零时便截止，致使SCR1被触发导通，输出电压随之升高，最终使输出电压基本保持恒定。
