变压器节能的经济运行

　　1．组织变压器经济运行
　　
　　对4台630kVA变压器运行情况进行了一个统计，数据如下表：

　　由表中可以看出，二月份4台生产生活用变压器轻负载运行，变压器“大马拉小车”，变压器的容量没有得到充分利用，变压器运行效率低，从而浪费了电量。由于国家对315kVA及以上的工业用户实行的两部制电价（基本电价+电度电价），希望通过价格经济杠杆作用，促使用户提高设备利用率，减少不必要的设备容量，节约电能损耗，提高设备的负荷率。所以二月份变压器利用率虽然很低，但基本电费却居高不下，造成公司月平均电价升高，每千瓦时电支出的基本电价成本较高。

　　出现这种情况，是因为l～3月份是公司生产淡季，休假过冬，生产生活用电量极小，变压器并列运行就像自家冰箱一样，电通着但里面什么东西也没放，电费照付，很不科学。

　　变压器在运行中的损耗包括空载损耗和负载损耗．分为有功损耗和无功损耗。无功损耗的存在，使电力系统的电流增大，从而增加了电力系统的有功损耗。

　　电力系统每供给ik-var无功功率引起的有功损耗，叫做无功功率经济当量，用Kq表示。通常Kq在0.02kW/kvar～0.10kW/kvar之间。变压器的有功损耗，加上变压器的无功损耗引起的电力系统的有功损耗，称为变压器有功损耗换算值，以△P表示，经论证，一台变压器在恒定负荷下运行时的有功损耗换算值为：

　　APo—变压器的空载损耗；

　　△Pd－变压器的短路损耗；
　　
　　△Qo－变压器的空载无功损耗；
　　
　　△Qd－变压器的短路无功损耗；
　　
　　Se－变压器的额定容量；
　　
　　S－变压器的实际负荷；
　　
　　Io%－变压器空载电流百分比；
　　
　　Ud%－变压器短路电压百分比。

　　变压器单位负荷的有功损耗换算值△P/S具有最小值，最小值对应的负荷，叫做变压器的经济负荷。在该负荷下运行，引起的电力系统的有功损耗为晟小，能获得最佳的经济效益，称为变压器的经济运行。

　　对于两台变压器，当实际负荷小于经济负荷时，投入一台变压器运行最为经济；当实际负荷大于经济负荷时，投入两台变压器并联运行最为经济。

　　而变压器在一年中损耗的电能量则为：

　　其中：t——变压器全年内投入运行小时数，可取8760小时。

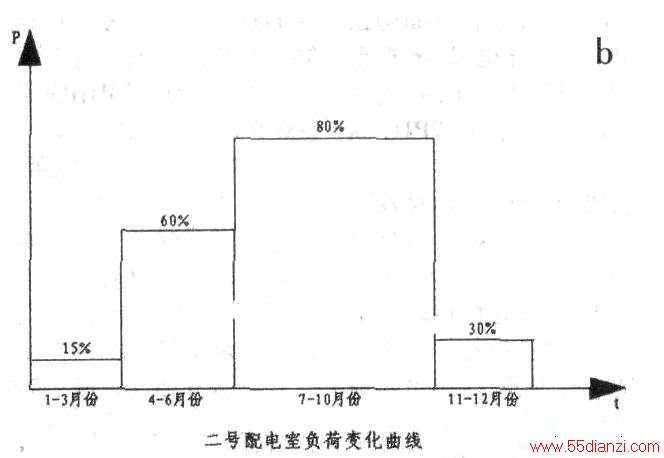

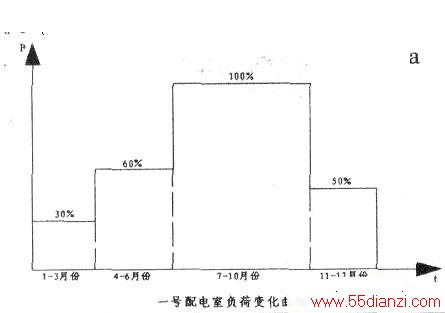

　　下图是经不同时段统计的一号、二号配电室全年负荷变化曲线。

　　根据负荷变化情况，我们有以下计算：

　　一号配电室：

　　630kVA变压器，其空载损耗APo为1.30kW，短路损耗

　　变压器允许短时过负荷50%，则最大负荷为：

　　S=630+0.5×630=945kVA两台变压器并联运行时，全年的最大损耗电量根据(2)式为：

　　若采用经济运行时，其经济负荷为：

　　所以当实际负荷S>422kVA时，才投入两台变压器运行，这时损耗最小，运行最经济；当实际负荷S＜422kVA时，投入一台变压器运行最经济。

　　(1)在1—3月份时间段，其用电负荷为30%时，经济负荷为Secl=30%×945=283.5kVA，由于Secl小于Sec(422kVA)，故采用一台变压器运行，相应的损耗电量为：

　　(2)在4～12月份时间，三个季度其用电负荷均＞50%时，故采用两台变压器并联运行。其损耗电量分别为：

　　采用经济运行方式一号配电室全年节省电能59107kWh：节省电费26598元。

　　同样经过计算，采用经济运行方式二号一号配电室全年节省电能81040kWh，节省电费36468元。

　　从以上计算及分析我们可以看出，一号、二号配电室全年并列运行在容量不足效率低的状态下，损耗电量仍是很大的。针对这种情况我们在2009年3月初对一号、二号配电室的l台630kVA变压器进行切除，只使用一台变压器运行以降低能耗，而在4月初恢复两台变压器并列运行。2009年11月份切除二号配电室l台630kVA变压器至2008年4月初，计划2010年1月切除一号配电室l台630kVA变压器至4月初，周而复始，全年组织变压器经济运行就节省电费63066元。
