基于AP8012的电压力锅(AN-8012-10-P030)电源变压器绕组数据

　　EE13卧式4+2PIN PC40
　　
　　线路图：

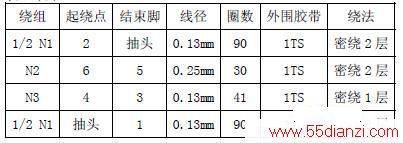

　　绕组顺序：

　　注：1)N2绕组用三重绝缘线绕制；
　　
　　2)N2绕线出头从变压器上面引出，引出线长2cm，线头露铜0.5cm；
　　
　　3)1脚到2脚电感量：1.6mH~1.8mH(50KHz,1V)
　　
　　绕法示意图：

　　注：初次级耐压AC3750V,5mA,1min
