变压器节能需要平衡的三相负载

　　在企业供、配电系统的运行中，配电变压器三相负荷总是难以平衡。

　　对1台630kVA变压器使用电流的检测，三相电流分别为308.5A、433.5A、784.6A。可以看出，变压器三相电流极不平衡，而在变压器运行电压一定和总的供电负载不变的情况下，变压器的有功损耗和无功损耗与负载的变化有关。三相负载不平衡，中性线电流增大，其零序电流产生的零序磁通将引起油箱壁及钢结构的涡流损耗增大，这种状态下长期运行，不但要影响用户的电能质量，而且会使变压器运行温度升高，增加变压器的损耗，降低变压器的功率因数和使用寿命。

　　变压器实际运行中，负载损耗随变压器运行负载的变化而变化，在三相负载平衡条件下，其功率损耗可表示为：　　当三相负载不平衡时，功率损耗表达式简化为：

　　式中：

　　△P－变压器总损耗；APo－变压器的空载损耗；APd－变压器的短路损耗；βA、βB、βc分别为变压器各相电流负载率；IA、IB、IC，分别为变压器各相负载电流；Ie为变压器额定电流。

　　以检测到的l台630kVA变压器数据为例计算如下：

　　该变压器空载损耗APo为1.30kW，短路损耗APd为8.lkW，额定电流为900A。

　　当三相负载平衡，且IA=IB=IC=500A时其功率损耗为：

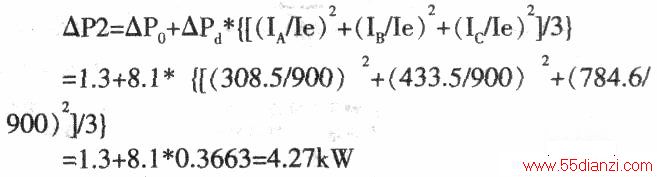

　　当三相负载不平衡，且IA=300，IB=400，IC=800A时其功率损耗为：

　　两种状态下的损耗差为△P2-△Pl=0.47kW。由此可见，当变压器输出容量基本相同时，三相不平衡每小时的电损较平衡时大。

　　变压器三相负载不平衡的原因是因为新增负荷没有严格分相使用，再加上目前三相四线制供电系统中，大量使用单相用电设备，例如空调、电冰箱、饮水机、电磁炉等等，致使变压器的三相电流幅值及其相位互不相等，即三相负载不平衡。针对这一问题，配电线路及变配电室检修过程中适时调整，尽可能把所有负荷合理分相编组，平均的使用在变压器三相上；并且在运行过程中，及时记录用电设备的更替和变化，定期测量三相电压及负荷的平衡情况，以便及时调整负荷平衡度。经计算一年中平衡变压器的三相负荷节省电量

　　节省电费9263.7元。

　　总之，通过合理分相调整，减少变压器三相负荷不平衡度，不但有效减少了功率损耗而且改善了用电设备的供电环境，有利于其寿命的延长。
