过零触发电路的应用与研究

过零触发电路的应用与研究

点击数:7164 次   录入时间:03-04 11:51:55   整理:http://www.55dianzi.com   电工基础
摘要:分析了过零触发电路的工作原理,介绍了过零触发电路在电镦机中加热电流的软硬件实现方法,并利用Labview进行了频谱分析。结果表明,过零触发电路具有对电源污染少,不含直流分量,具有一定的应用价值。
关键词:过零触发;Labview ; 频谱分析

1        引言

电热镦粗是给金属棒料通以低电压大电流,利用金属的电热效应,使其加热到塑性变形温度,在外力的作用下进行局部镦粗过程。它是一种无切削先进工艺,已广泛用于拖拉机、汽车、摩托车的气门加工行业。目前,我国大部分的电镦机都采用可控硅移相方式进行调功调压。容易造成的功率因数低、电网污染严重等问题。而过零触发电路,通过改变晶闸管通断的周波数来实现交流调压。可以克服上述缺点,并且通过简单控制,避免了闭环调节时可能出现的DC分量,已在气门电镦机的加热电流控制中得到了良好的验证。

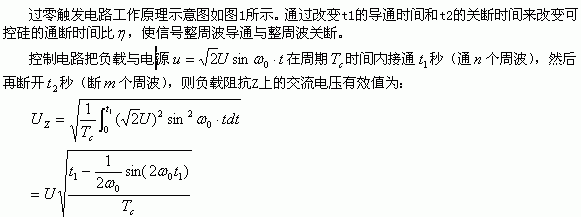

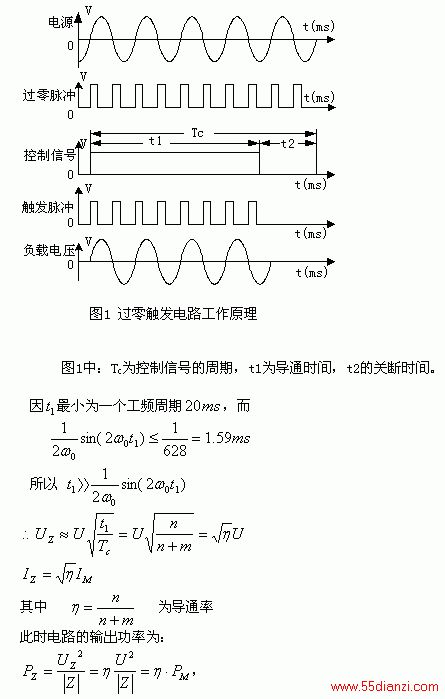

2        过零触发电路原理分析

3 过零触发电路的软硬件实现

3.1 过零触发电路的硬件组成

主回路采用两只晶闸管反并联,负载为加热变压器接镦粗工件,通过改变变压器原边的电压来控制副边加热电流,从而使工件按预定的加热电流进行镦粗. 主回路原理见图2。变压器的原边采用380V、50Hz的交流电,次级电压采用第四档2.35V。为保证其可靠性一致,尽量选取对称性好的晶闸管,并且两只晶闸管采用同一路触发脉冲。

晶闸管的控制可采用移相控制或过零控制两种方案。移相触发虽然电流连续可调,但会对工厂电网产生冲击和干扰;并且闭环控制时,很难保证正负半波面积相等,从而产生直流分量;当控制角较小时,功率因数较低。由于工艺要求智能电镦机能够加工多种工件,即要求镦粗电流在较大范围内可调。所以在调节电流时,采用过零触发电路可以克服上述缺点。

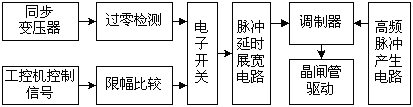

过零触发电路由电压过零检测电路、逻辑处理电路、高频脉冲产生电路、延时展宽电路、脉冲输出电路等组成。控制系统框图见图3。


图2 晶闸管反向并联调压原理图






采用宽脉冲零电压同步进行整周波控制策略,使用

图3中限幅比较电路接收来自工控机的控制信号,对其限幅后与系统的参考电平进行电压比较,控制过零检测输出信号是否输出,脉冲延时展宽电路将电子开关的输出脉冲展宽至 ,保证晶闸管元件的可靠触发导通,同时与高频脉冲序列进行调制,形成高频脉冲驱动信号驱动晶闸管。从整个导通时间内看,不再有DC分量,由于采用整周波控制,如起始是正,通电总以负半周结束,能保证每次导通时防止与剩磁同方向叠加,过渡过程的涌流不大。

工控机的控制信号为0V和15V。当工控机发出高电平(15V)时,装置将在交流线电压零点附近使开关元件(SCR)导通,输出完整电压周波;当工控机发出低电平(0V)时,装置的开关元件(SCR)阻断,输出电压为零。系统还设置有电流霍尔传感器,检测变压器原边和副边电流,送入工控机进行运算后,控制加热单元的工作,同时检测出的电流信号用于系统的保护。

图3  晶闸管控制系统框图






3.2 过零触发电路的软件实现

过零触发的关键在于控制通、断周波个数的比例。在电镦过程中,为克服电镦棒料加热不均匀的状况,在控制电流时,应避免出现连续两个周期都截断的情况。所以,设定通电流周波数与截断电流周波数的比例为0、1:1 、2:1 、3:1……9:1、全通,共11 档电流,m1 为设定的档位,m1分别为0、1、2、3、4、5、6、7、8、9、10。m1=0表示关断电流;m1=10表示全通状态,m1=5表示通5个周波断1个周波。程序中iPulse 表示周波的通/断状态,1 表示通电流, 0表示断电流;icounter是计数器,定义为static char icounter=0。若设定的档位为 4,即 m1=4,表示通/断比为 4:1,导通 80ms(4个周波)后截断20ms(1 个周波)。然后把 ipulse 作为电流控制信号通过 I/O卡输出到晶闸管的控制端。实现过零触发功能的程序

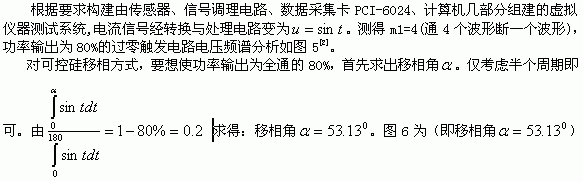

4        基于Labview过零触发电路频谱分析

LabVIEW 是虚拟仪器领域中最具有代表性的图形化编程开发平台,是目前国际上首推并应用最广的数据采集和控制开发环境之一,主要应用于仪器控制、数据采集、数据分析、数据显示等领域,并适用于多种不同的操作系统平台。与传统程序语言不同,LabVIEW采用强大的图形化语言(G 语言)编程,面向测试工程师而非专业程序员,编程非常方便,人机交互界面直观友好,具有强大的数据可视化分析和仪器控制能力等特点。 LabVIEW是真正的编译器,用户可以创建独立的可执行文件,能够脱离开发环境而单独运行。虚拟仪器就是在以通用计算机为核心的硬件平台上,由用户设计定义、具有虚拟面板、测试功能由测试软件实现的一种计算机仪器系统。

比较可控硅移相方式和过零触发电路的频谱分析图可知,当功率输出相同时,可控硅移相方式无偶次谐波但奇次谐波严重,占较大比例,这样在可控硅导通的瞬间使电网电压畸变,功率因数下降,对其他用电设备会产生不良影响。而过零触发电路虽然存在较小的低频干扰,但谐波分量很小,克服了可控硅移相电路的缺点,不会产生直流分量,不会造成对电网的污染。

5 结论

综上所述,采用过零触发电路进行调压和调功,对电网电压污染小,对电阻性和感性负载均可获得较好的正弦波,具有广泛的应用前景。已在气门电镦机的生产中,得到了很好的应用。
