变压器参数设计的第一步就是选择磁芯。根据TDK磁芯数据，在50kHz条件下能够具有72W输出功率的磁芯有EI28、EI30、EER28等。如果有条件的话，最好选择EER28，因为EER28是圆形芯柱，绕线比较方便。EER28的外观与几何尺寸如下图所示。

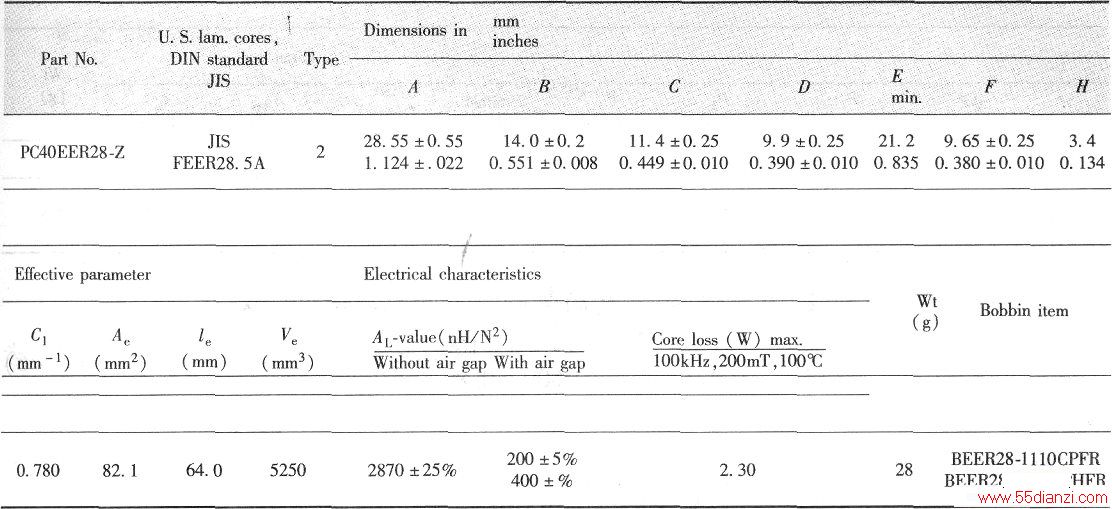

EER28的几何尺寸如下表所示。

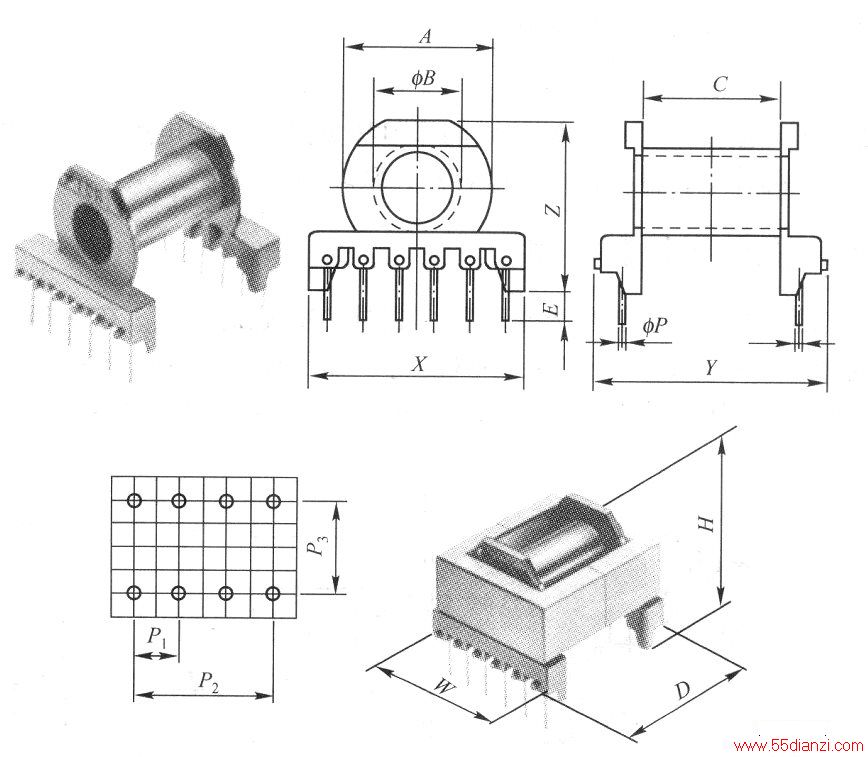

EER28线圈骨架如下图所示。
EER28线圈骨架尺寸如下表所示。
变压器的磁感应强度AB选择2500Gs（高斯）。变压器初级绕组匝数
