开关电源自耦变压器参数设计

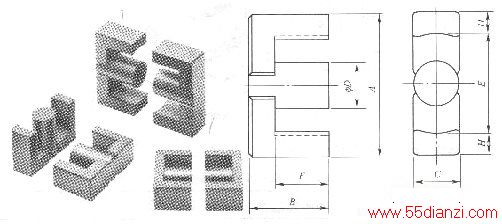

　　变压器设计的第一步就是选择磁芯。根据TDK磁芯数据可知，在50kHz条件下具有72W输出功率的磁芯有E128、EER25等。如果有条件，最好选择EER25磁芯，因为EER25是圆形芯柱，绕线比较方便。EER25的外观与几何尺寸如下图所示。

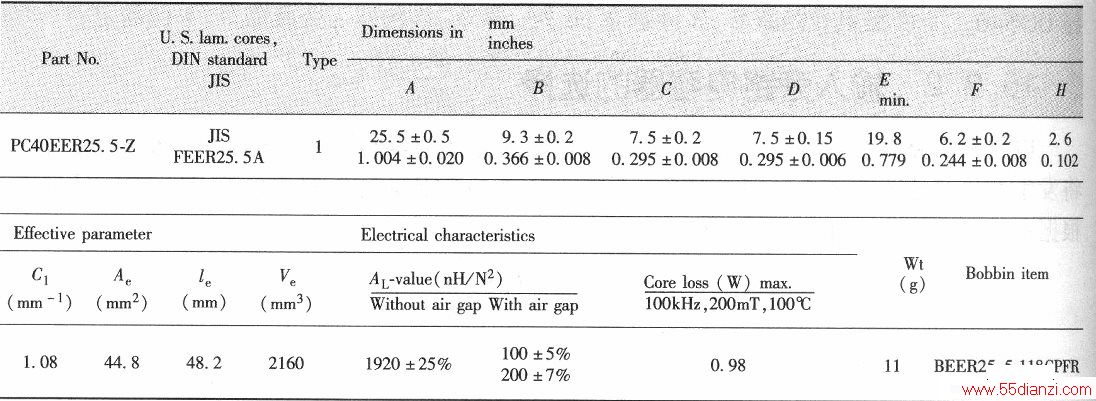

　　EER25的几何尺寸如下表所示。

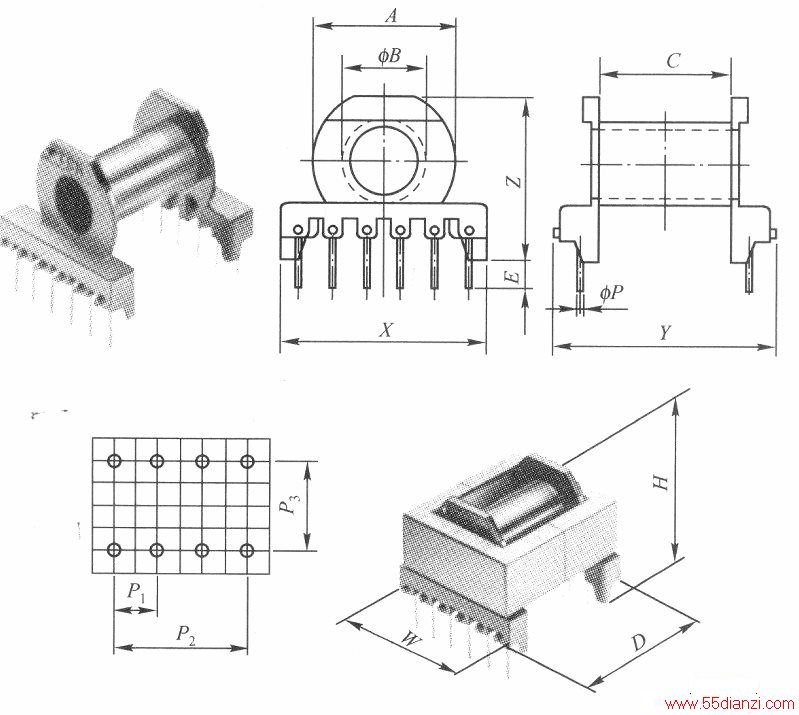

　　EER25线圈骨架如下图所示。

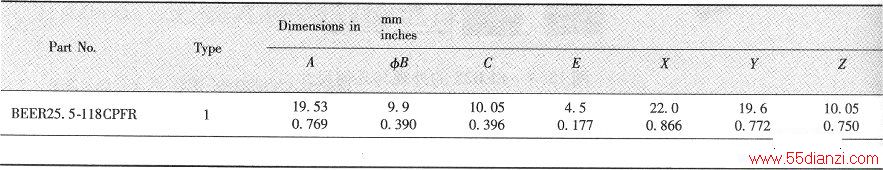

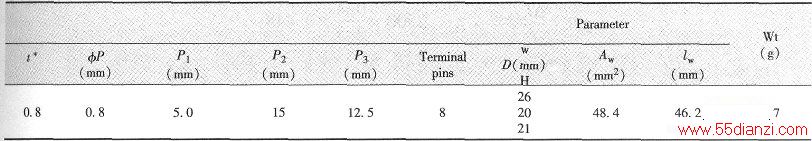

　　EER25线圈骨架尺寸如下表所示。

　　变压器的磁感应强度AB选择2500Gs（高斯）。变压器初级绕组N1、N2匝数为

　　如果修改N4为6匝，则对应的N1为16匝。
