CC－LINK系统在电缆连接和软件设置完毕后（详见《三菱CC-LINK教程下载》），首要任务就是要保证各个子站（本地站，智能站和I/O）站与主站间的通讯正常，然后在此基础上才能编程。本文仅就前者对CC－LINK的调试方法做一简单介绍。

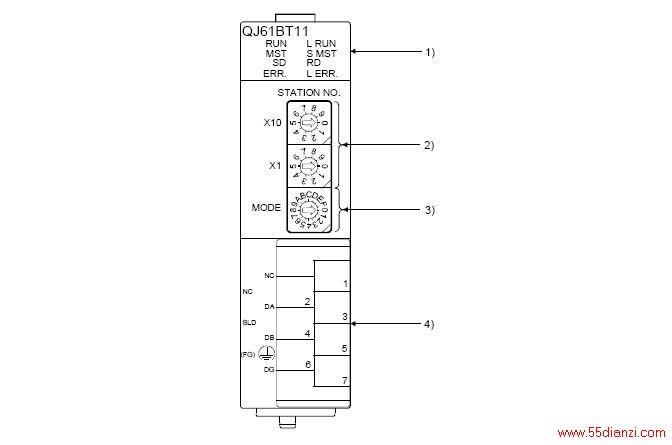

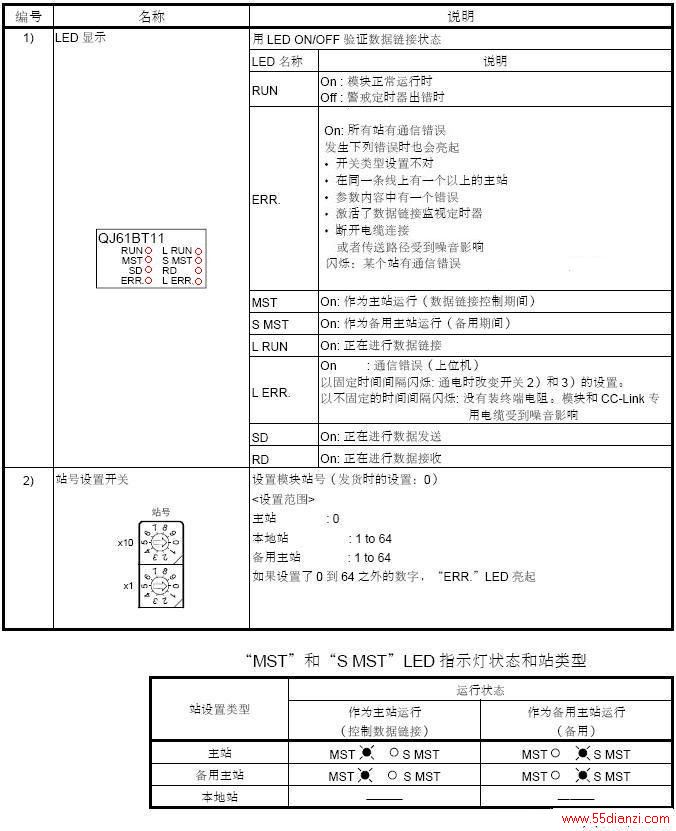

在主站PLC上电后，首先从主站CC－LINK模块QJ61BT11前面板的LED指示灯对整个系统的通信状况做一个大致的了解。QJ61BT11前面板LED指示灯的名称和含义如下所示：
1、ERR指示灯
此指示灯常亮时，说明整个CC－LINK通信有错误；闪烁时，说明CC－LINK网络系统中某个站的通信有错误。
利用此指示灯可以判断通信故障发生的大概情况，是整个网络都不能通信号，还是个别站不能通信。造成整个网络不能通信的原因有很多种，如：电缆断开，未连结正确的终端电阻（CC-Link 专用电缆：100Ω 1/2W，CC-Link 专用高性能电缆 130Ω 1/2W），设置站号大于64等。在整个网络都通信错误的情况下，利用GPP软件进行“线路测试”。

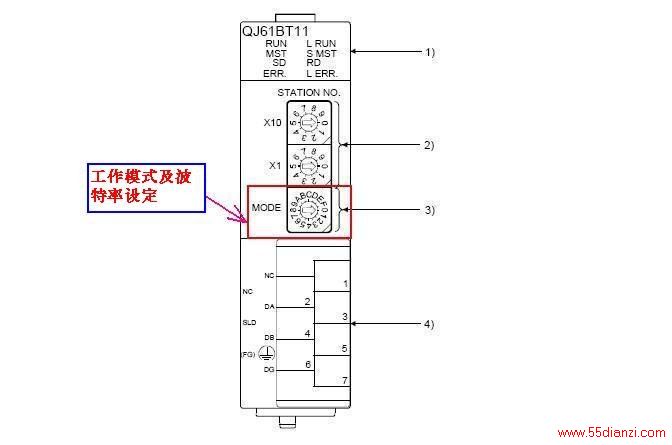

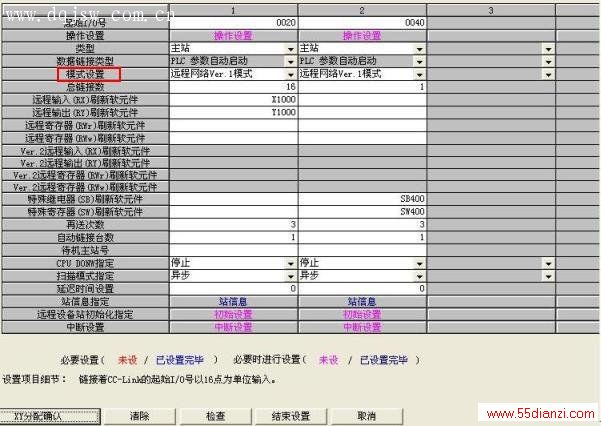

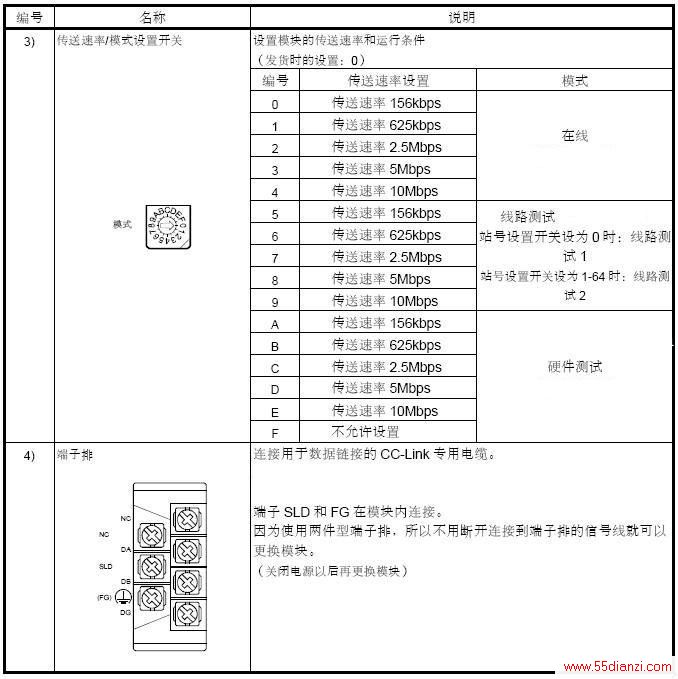

另外，如果各个子站和主站的波特率及网络模式设置不同，也会发生ERR常亮故障（整个系统通信错误）。因此，必须保证这二者在同一个网络中一致。波特率在模块前面板设置，模式在GPP软件中设置（如下图）。
当ERR指示灯闪烁时，说明网络中的某一站通信错误，此时，可以用《 》所讲的“网络诊断”的方法来诊断是哪一站出问题了，再有针对性的解决问题（一般的问题发生是由于子站设置、编程错误或子站未送电造成的，与主站无关），此时，网络中通信正常的站可以正常通信，不受其它非正常站的影响。
2、L ERR指示灯
该指示灯指示的是主站的通信状态。当常亮时，表示主机通信错误。当闪烁时，分为以下两种情况：
◇ 当以固定时间间隔闪烁时，说明在通电时改变了站号或波特率/工作模式开关，此时只要重新上电或复位即可。
◇ 当以不固定的时间间隔闪烁时，可能是未安装终端电阻，模块或CC－LINK电缆受干扰所致。
