IIC总线与被控电路的连接方式

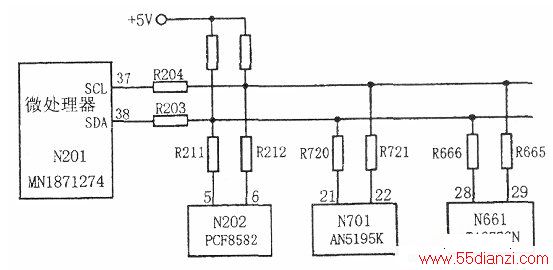

　　在IIC总线彩电中，总线与被控电路之间的连接方式有两种：一种为“直挂式”；另一种为“隔离式”。所谓直挂式是指被控集成块直接（或通过电阻）挂在IIC总线上。例如：长虹N2918型彩电(CN-5机芯)，就使用这种方式，其IIC总线系统如上图所示。图中，N201为微处理器，IIC总线从它的(37)脚和(38)脚引出；N202为存储器，N701为小信号处理器，N661为伴音处理器，它们都是被控器，且都采用直挂式与总线相连。
　　
　　据不完全统计，目前几乎所有IIC总线彩电的存储器都使用直挂式与总线相连。
　　

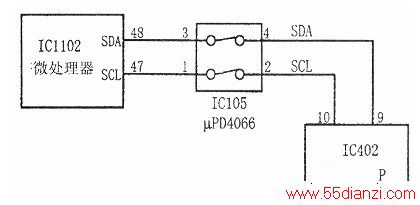

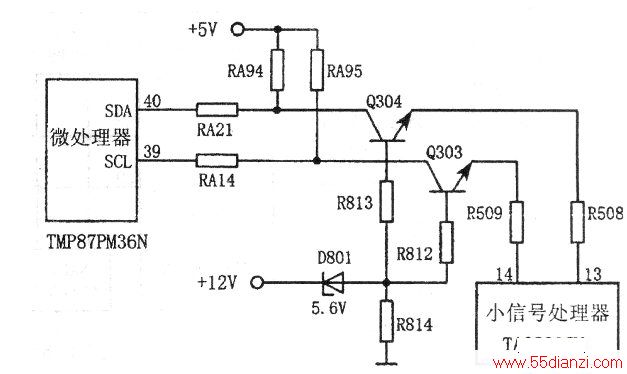

　　所谓隔离式，是指微处理器引出的IIC总线通过隔离器与被控对象相连接，隔离器一般由三极管或开关电路组成。例如：在高路华TC-2983彩电中，小信号处理电路就是通过隔离器与总线相连的。隔离器由三极管组成（见中图），三极管的基极加有固定偏置电压，集电极为IIC总线输入端，发射极为IIC总线输出端。这种电路的最大优点是：CPU与被控对象之间被三极管隔离开，当被控对象发生故障而使IIC总线电压升高时，三极管会截止，从而有效地保护了CPU不受高压的冲击而损坏。又如，在松下MX-2机芯彩电中，扫描处理电路通过隔离器与总线相连（见下图），所用的隔离器是一个电子开关集成块IC105(μPD4066)。电视机在工作时，开关总处于接通状态，因而它只起隔离作用。
