无功补偿装置原理及应用

无功补偿装置原理及应用

点击数:7490 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   功率因数技术





www.55dianzi.com

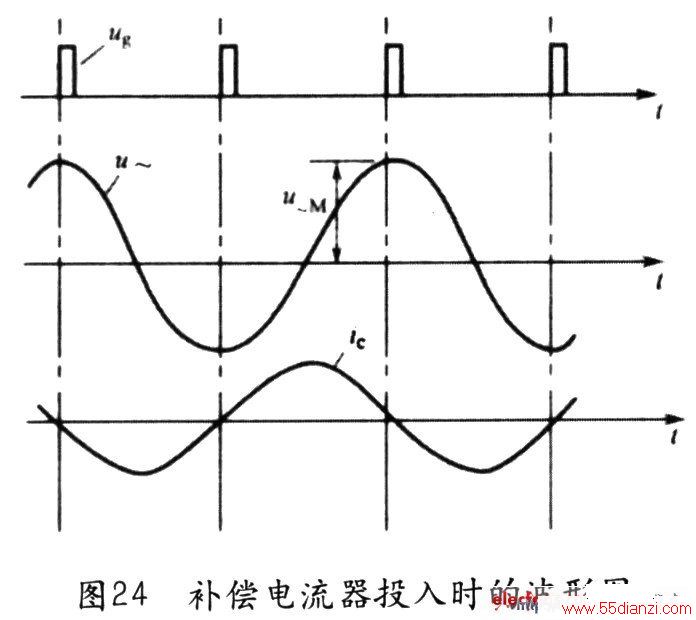

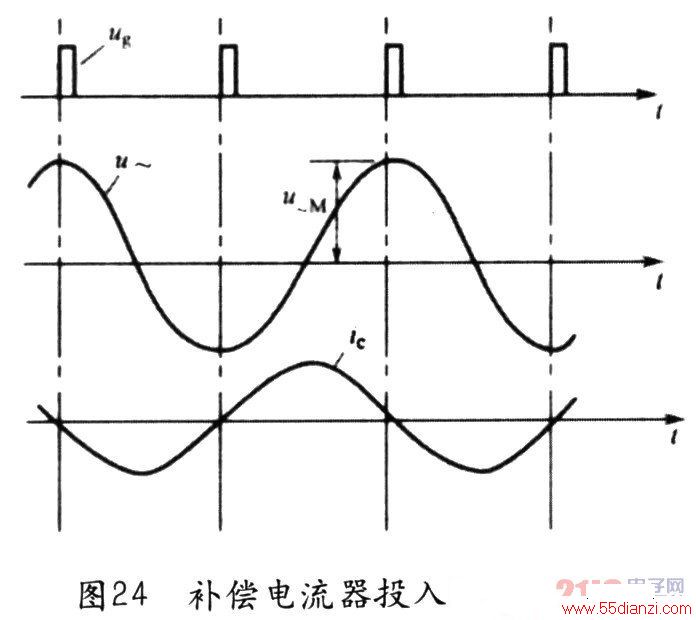

从式(30)可以看出,当duc/dt很大时,将产生很大的电容器电流IC,这一冲击电流可能造成反并联晶闸管的损坏,也可能产生高频振荡,对电网造成不利的影响。当电网电压达到峰值电压时投入补偿电容器,在此处电网电压的变化率(时间倒数)为零,电容器电流也为零,此后,电网电压的变化率按指数规律变化,电容器电流也按指数规律变化。这样以来,补偿电容器投入瞬间,电容器电流不会产生跃阶,即不会产生冲击电流。图24给出了补偿电流器投入时的波形图。图中的ug为反并联晶闸管的触发电压,在电网电压为峰值电压u~M时,ug触发晶闸管导通,补偿电容器投入电网,此时,电容器电流ic等于零。
