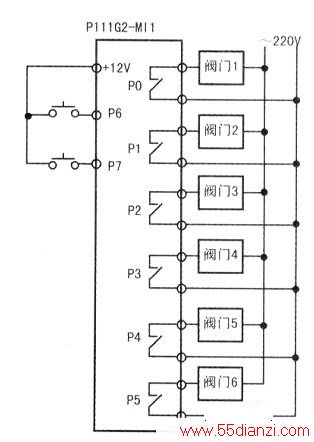

电路图如下图所示，“启动按钮“接通后PO继电器丁作，阀门1工作，延迟I s钟PO继电器断开，阀门1断开同时Pl继电器和阀门2工作，延迟2s钟P1继电器及阀门2断开同时P2继电器和阀门3工作，延迟3s钟P2继电器及阀门 3断开同时P3继电器和阀门4工作，延迟4s钟P3继电器及阀f]4断开同时P4继电器和阀门5工作，延迟5s钟P4继电器及阀门5断开同时P5继电器和阀门6工作，延迟6s钟P5继电器及阀门6断开，然后又返回到阀门1处再次循环运行。在运行中的任何时候只要接通“停止按钮“就停止运行，所有阀门均断开。
