接触过P111G的都知道，它除有七路开关量输入外，还有两路模拟量输入。只要把舞厅的声场音频信号转换成模拟直流信号，去控制P111G，就会使镜片的摆动速度随着音乐的起伏而改变，增加渲染气氛。

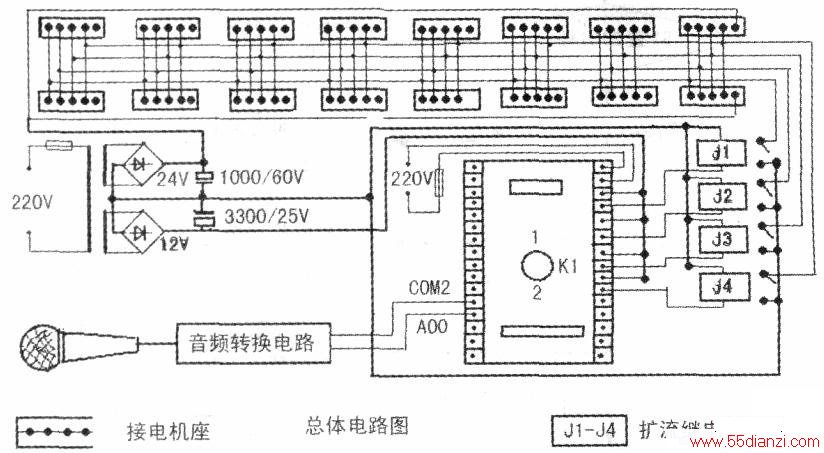

此控制器，由声场音频转换电路，P111G控制器及驱动输出电路与电源电路组成，见下图。现把声场音频转换电路与程序编制简单介绍。
由于P111G的输入端口要求的模拟信号是O-5V的直流信号，而内存接收存进的是数字量信号，所以必须找出模拟电压与数字量的对应关系，根据有关资料介绍，模拟直流电压每变化O.lV，可使P111G内部数字量的变化的幅度是5个单位，这样就须制作一个相适应的转换电路。
音频转换电路
由NE5534运放构成的专用动圈话筒放大电路，电压增益为33分贝。适用于所有低阻抗动圈话筒，在声压的作用下，只要达到20至80mV的输出电压，当电源电压为+12V左右就会在输出端输出10伏以下交变的音频信号电压。见图3[左半部]。C1是耦合电容，R1是阻抗匹配稳定输入电平电阻，由正相输入端3脚输入信号，反相输入2脚。电阻R2与反馈电阻R3．决定了电压放大倍数R3/R2．若须改变电压放大增益改变R3即可。C2为隔直流电路，C3为反馈电容，正负电源接到7脚与4脚上，6脚是信号输出端，因6脚输出的是超标量的交流信号，所以必须增设Dl整流二级管，R5用于调节播放时把直流电压控制在0至4.5V，C4用于滤波消除尖脉冲，DW用于稳定电压在4.5V以下的接口电路，见图3（右半部）。
等级分配依据：
将声场音乐强度分为四个等级，作为分段控制镜片摆动速度以进入相应的子程：．一等无音乐，二等弱音乐，三等中强度音乐，四等是最大强度音乐，并设定相应的数字量，用作调入内存的依据。见下表。
为了便于了解程序，先绘制了程序流程见下图。

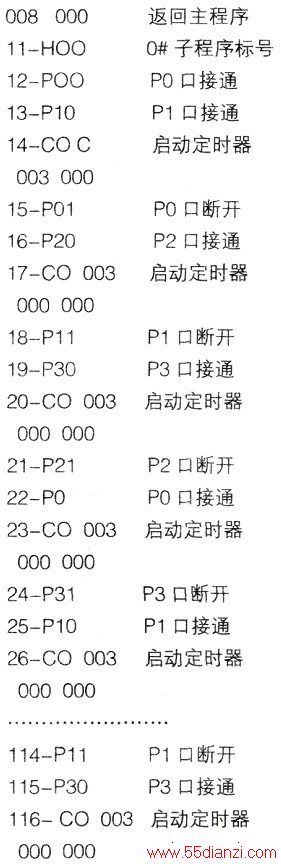

程序介绍
以下1#．2#子程序内容完全一样，更改的地方就在延时指令上，分别是0.2秒，0.1秒。
641-U 返回主程序
642-End 编程结束
