用P111G-MC2可编程控制器制作音乐喷泉控制器

　　采用P111G-MC2可编程控制器制作了一个音乐喷泉控制器。虽然只能用灯光模型来观察控制效果，但看到灯光随着音乐“闪烁起舞”，亦觉得十分有趣。

　　制作的喷泉控制器由音频转换电路、P111G控制器、输出控制电路等三部分组成，现介绍如下：

　　1、音频转换电路
　　

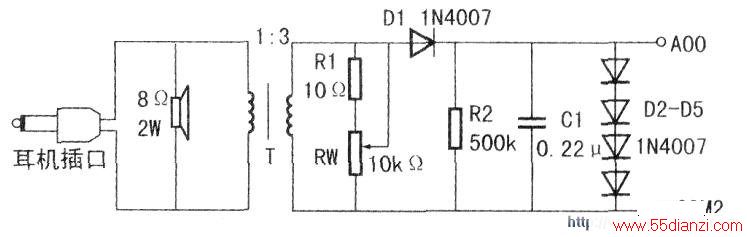

　　由于P111G的模拟输入端口要求信号是0～5V的直流电压，故需要制作一个转换电路，将音频交流信号转换成直流信号。转换电路见下图。电路全部是用废旧电子器件上拆下来的元件制作。小喇叭用于监听。变压器是旧收音机的输入变压器，用于升压。电位器用于调节信号强度。二极管D1为整流，D2～D5为输入端口过压保护。电容器C1用来滤掉尖峰波。电路制作好后，将信号插头插到CD机或录放机的耳机插口，调节电位器，使正常播放时输出的直流信号为0～2.4V左右。

　　2、喷泉控制
　　

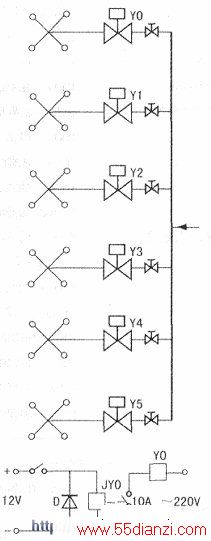

　　将喷泉的喷头分成6组，一字形排列，每组4个喷头，具体可见上图。每组喷头用一个电磁阀控制喷水。电磁阀前可装一个减压阀，用来调节喷水的高度。6个电磁阀分别受P111G的6个输出端口控制，每路输出控制电路见下图。

　　3、流程图
　　

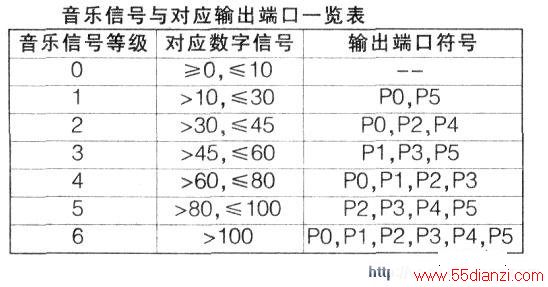

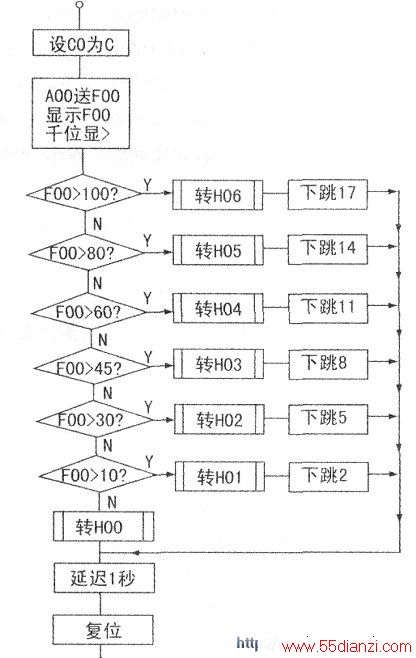

　　根据做试验时的观察知道，直流电压信号每变化O.1V，可使P111G内部数字信号变化的幅度是5。故将音乐信号划分为6个强度等级，每个等级设计了若干个喷头喷水，具体见下图。根据下图．绘制了音乐喷泉的主程序的流程图，见下图。

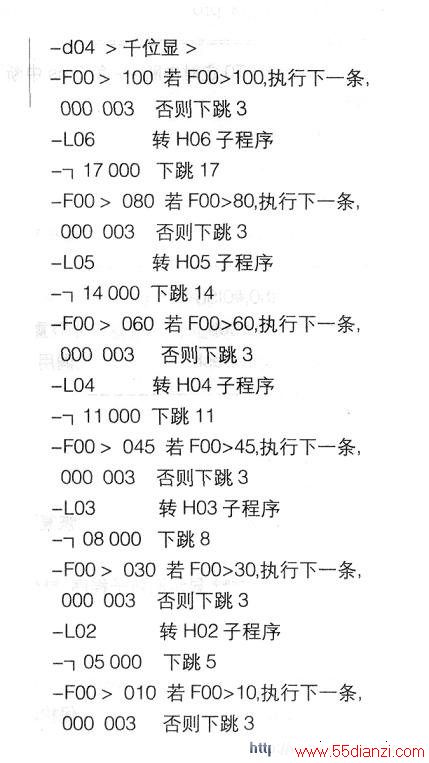

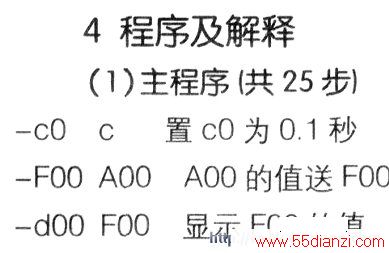

　　主程序流程图的结构单一，相信读者一看就会明白。喷泉输出控制的7个子程序均为顺序结构，读者直接看程序即可。

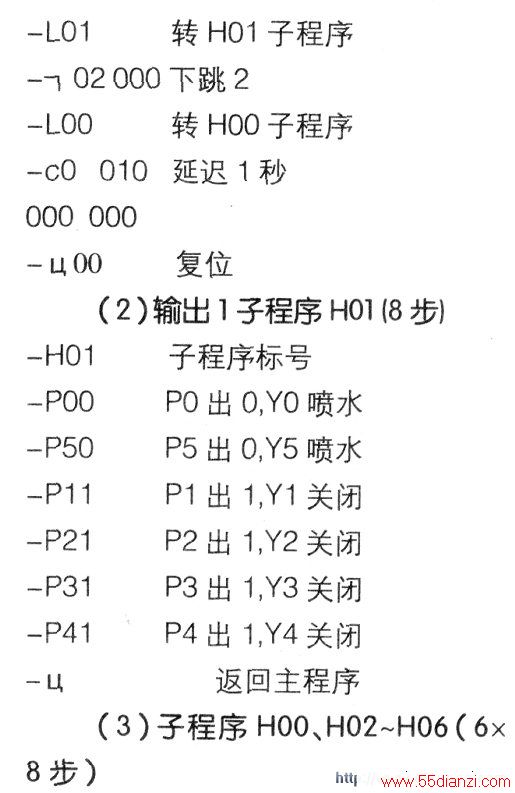

　　参照上表和输出1子程序，读者完全可以自行编制。

　　5、接线与调试
　　

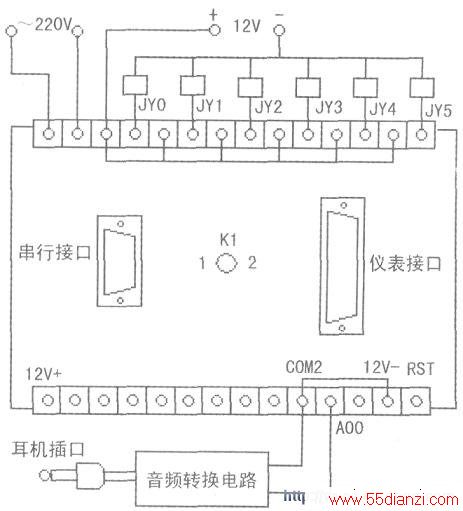

　　下图是控制器的接线图，若暂时不接输出控制电路，只接入音乐输入信号，也可进行实验。从实验情况看，主程序的第24条指令所设定的延迟时间很关键。延迟时间长，喷水的时滞会很明显；而延迟时间短，则喷水控制的切换太频繁。
