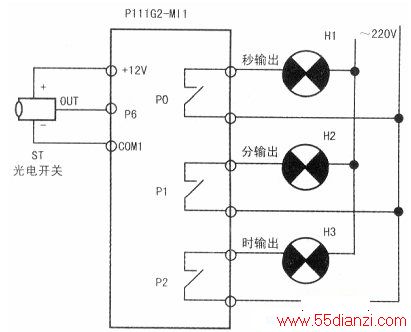

电路图如下图所示，光电开关Sl感受大自然的光线，当傍晚太阳下山时光线渐暗，如果连续30s钟均感受不到有效光线则Sl导通，其OUT端输出12V，P111C2-MIl的输入端口P6接收到12V触发信号后起动内部的定时器，此后，每秒钟Hl灯变化一次，每分钟H2灯变化一次，每小时H3灯变化一次，如此循环。当早晨太阳升起时光电开关Sl感受到光线，如果连续30s钟均感受到有效光线则sl的OUT端输出ov，P111G2-MII收到该信号后关闭内部定时器，所有输出也都断开，此后等待太阳下山，新的循环开始。
