本文主要介绍了SoPC(System on a Programmable Chip)系统的概念和特点，给出了基于PLB总线的异步串行通信(UART)IP核的硬件设计和实现。通过将设计好的UART IP核集成到SoPC系统中加以验证，证明了所设计的UARTIP核可以正常工作。该设计方案为其他基于SoPC系统IP核的开发提供了一定的参考。
随着嵌入式技术的发展，基于SoPC技术的嵌入式系统所具有的软硬件可裁减、可扩充、可升级以及可在线修改的特点越来越受到人们的重视。SoPC系统通常具有以下基本特征：采用大容量可编程逻辑器件来实现，单芯片、低功耗；至少包含1个以上的嵌入式处理器IP核；具有一个或多条片上总线作为系统扩展功能的接口；具有充足的片上可编程逻辑资源，用户可以根据需要扩充功能部件。
异步串行通信协议(UART)以低成本、高可靠性等优点而广泛应用于嵌入式系统中，多篇文献也讨论了UART协议的硬件设计方法，但多数只限于讨论UART协议的硬件实现，缺少从SoPC系统的角度论述UART IP核的设计方法。本文以UART IP核和PLB总线为例，讨论了在SoPC系统下UART IP核的设计方法，该方法对其他IP核的设计有一定的参考作用。
1 UART协议介绍

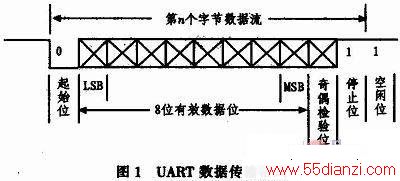

UART是一种串行异步通信方式，它采用RS232电平在串行链路上进行全双工的通信，其数据传输格式如图1所示：UART协议在空闲时为高电平，通过发送起始位提示接收方数据传输即将开始，接着传输8位有效数据位和奇偶检验位，最后发送停止位表示一个字符传输完成。
2 SOPC UART通信系统介绍

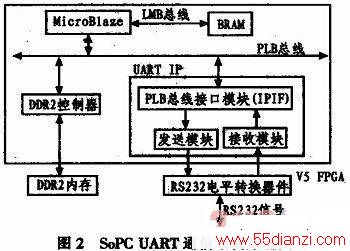

本文设计的SOPC UART通信系统主要包括MICroBlaze处理器、PLB总线、UART IP核和DDR2控制器IP核，如图2所示。
MicroBlaze处理器是Xilinx公司针对其FPGA器件优化的32位微处理器核，它采用RISC(Reduced Instruction System Computer)架构和哈佛总线结构，具有独立32位数据和指令总线，能够高速执行和访问片上存储器和片外存储器上的程序与数据；提供本地块存储器总线(LMB)、处理器本地总线(PLB)等总线接口。
PLB总线作为IBM CoreConnect总线协议簇中的一部分，广泛的应用于IBM PowerPC处理器架构中。该总线具有总线地址空间大，总线吞吐率高，能支持多个主从设备连接等特点。如图3所示，MicroBlaze处理器通过PLB总线与UARTIP核、DDR2控制器相互连接，各部件之间通过PLB总线协议进行交互。其中，MicroBlaze处理器作为主设备完成系统控制和UART通信流程控制，UART IP核作为从设备在主设备的控制下完成异步串行通信，DDR2存储指令和数据。
MicroBlaze处理器和DDR2控制器采用Xilinx公司提供的IP核，UART IP核由用户编写逻辑，它是文中设计的主要内容，对此模块的设计将在下一节进行详细阐述。
3 UART IP核设计
3．1 PLB Slave Single模块介绍

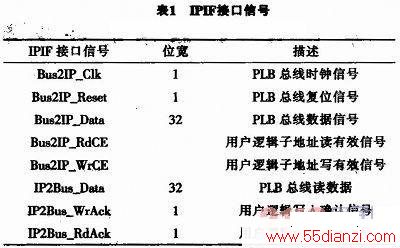

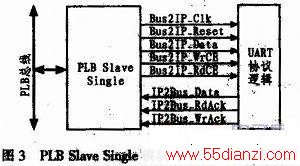

如上，UABT IP核作为PLB总线的从设备，必须提供PLB总线接口。但由于PLB总线协议复杂，实现其接口难度较大，Xilinx公司为了使用户编写的逻辑能够方便的连结到PLB总线上，提供了一种PLB总线与用户逻辑之间的接口模块(IPIF，IP Interface)，利用它简化了PLB总线接口信号、总线协议和其他接口相关问题。IPIF接口逻辑中最简单的模块称为PLB Slave Single模块，它提供了一种轻量级的PLB总线接口，为PLB总线主设备提供了解析从设备地址空间，读写从设备寄存器／存储空间等基本服务。本文设计的UARTIP核与MICroBlaze处理器之间仅通过寄存器的读写进行交互，PLB Slave Single模块很好的满足了该设计要求，因此采用PLB Slave Single模块与UART逻辑共同构成了UART IP核。PLB Slave Single模块与UART逻辑之间的连接关系如图3所示，接口信号说明如表1所示。
在系统中，UART IP核的内部寄存器组映射为处理器的某段地址空间，MicroBlaze处理器通过对该段地址的读写实现对UART IP核的访问。当MicroBlaze处理器访问UART IP核的某个寄存器时，PLB总线会产生相应的地址信号和读写信号，该信号被UART IP核中的PLB Slave Single模块解析并生成相应的IPIF信号，UART IP核中的UABT逻辑响应该IPIF信号，完成寄存器的读写。
3．2 UART IP核寄存器组设计

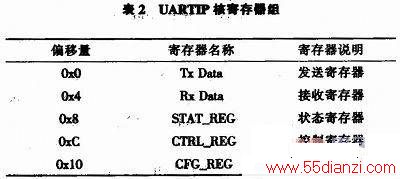

文中设计的UART IP核提供了5个寄存器，如表2所示。其中发送寄存器和读接收寄存器完成UART数据的发送和接收。状态寄存器提供了UART IP核内部状态，包括接收数据有效，发送FIFO满，接收FIFO满，奇偶校验错等状态。控制寄存器提供了UART IP核复位功能。配置寄存器提供了波特率设置，奇偶校验位设置等功能。
3. 3 UART协议逻辑模块设计

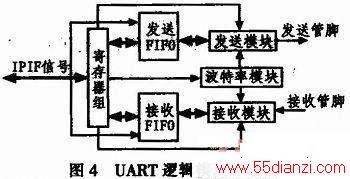

本文设计的UART协议逻辑模块主要包括波特率产生模块，发送模块，接收模块，寄存器组等几个部分，其结构如图4所示。寄存器组说明如表2，其他几个模块的设计如图4所示。
3. 3．1 波特率模块
波特率模块根据PLB总线提供的时钟产生需要的发送时钟和接收时钟。由于UABT在发送数据时只需要按照发送波特率将数据串行地发出就可以了，因此发送时钟就等于发送波特率。而当UART在接收数据时，需要对串行数据进行采样以判断接收数据。由于接收方和发送方的时钟不可能完全同步，所以需要对每一位接收数据持续电平的时间进行分段。分段越多，接收出现误判的概率就越低，但系统开销也越大。在实际的设计中通常采用发送时钟的16倍作为接收时钟。波特率模块的分频功能由两个16位计数器实现，它将PLB总线时钟按配置寄存器的设定进行分频，产生发送时钟和接收时钟。
3．3．2 发送模块

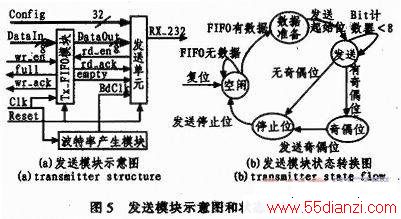

发送模块主要包括发送FIFO和发送单元两部分，如图5(a)所示。发送FIFO数据位宽度为8bit，深度为16字节。发送FIFO缓存MICroBlaze处理器需要发送的数据。当FIFO空间满时，发送模块将状态寄存器中“发送FIFO满”标志位置1，MicroBlaze处理器通过查询该位以判断UART IP核是否可以接收下一个发送数据。
发送单元的设计用有限状态机的方法实现，其状态转换图如图5(b)所示。系统在复位后，发送单元处于空闲状态。当FIFO有发送数据时(Empty管脚为低)，发送单元发出读FIFO操作，并进入数据准备状态。当数据从FIFO中读出，发送单元首先发送起始位，进入发送状态。在发送状态下，发送单元依次串行发送8比特数据，并计算当前的奇偶校验码。在数据发送结束后，若配置寄存器中奇偶校验位为1，则发送奇偶校验位。最后发送单元发送停止位，回到空闲状态，完成次数据发送。
3．3．3 接收模块

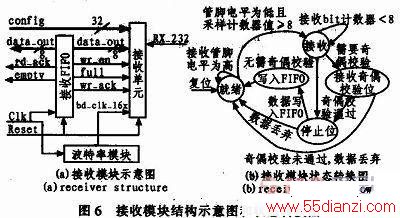

接收模块由接收FIFO和接收单元两部分组成，如图6(a)所示。接收FIFO数据位宽度为8bit，深度16字节，它负责缓存接收单元收到的数据，并在收到数据后将状态寄存器中“接收数据有效”标志位置1。MicroBlaze处理器通过查询该位来判断是否有数据到达。
接收单元的设计同样采用了有限状态机的方法，其状态转换图如图6(b)所示。系统在复位后接收单元处于就绪状态。当接收单元在接收管脚连续检测到8个低电平时认为起始位有效，进入接收状态。在接收状态下，接收单元每16个接收时钟采集一次接收数据。8个接收数据都采集完成后，接收单元根据配置寄存器中“奇偶校验位”是否为1决定是否进行奇偶校验。若奇偶校验通过，接收单元将接收到的数据写入接收FIFO。若奇偶校验未通过接收FIFO满，接收单元丢弃收到的数据，并在状态寄存器中置“奇偶校验出错”位或“接收FIFO满”位为1。
