机械控制型消毒柜工作原理

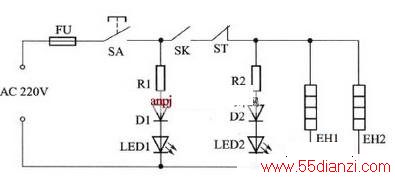

　　下图是一种典型的高温消毒柜。此类消毒柜电路由远红外电加热管、电热消毒开关SA、门开关SK、温控器ST、指示灯、过热熔断器FU等构成。

　　1.电路分析

  放人需要消毒的物品，关好柜门使门开关SK接通，再按下消毒开关SA, 220V市电电压分三路输人:第一路通过R1限流，再通过整流管D1半波整流，为指示灯LED1供电，使它发光，表明该机进人消毒状态;第二路通过R2限流，D2半波整流，使LED2发光，表明柜门关闭;第三路为加热器EH1, EH2供电，使它们开始加热，消毒室的温度逐渐升高。当加热温度达到115℃时，温控器ST的触点断开，不仅使LED2熄灭，而且使EM,EH2停止加热，消毒工作结束。当温度低于115℃后，ST的触点再次吸合，但由于SA处于断开状态，所以高温消毒电路也不能工作。
　　
　　FU是温度熔断器，用于过热保护。当温控器ST异常，使EH1, EH2加热温度达到140℃时FU熔断，切断供电回路，EH1, EH2停止工作，不仅可避免EH1, EH2等元器件过热损坏，而且可避免发生火灾等事故。
　　
　　2.常见故障检修

    (1)整机不工作，指示灯LED1不亮该故障的主要原因:一是没有市电电压输人;二是开关SA异常;三是熔断器FU熔断。
　　
　　首先，检查电源插座有无220V市电电压，若没有，检修插座和线路;若有，在路测量开关SBl, FU, ST的阻值，确认它们中的哪个开路。当SA, ST开路后，更换即可。而FU开路，还应检查ST的触点是否粘连，以免再次损坏。
　　
　　(2)不加热且LED2不亮，但LED1亮该故障的主要原因:一是温控器ST开路;二是供电线路开路。利用交流电压测量法或阻值测量法就可以确认。
　　
　　(3)加热温度低该故障的原因就是加热器EM, EH2其中的一根开路或其供电线路异常。
