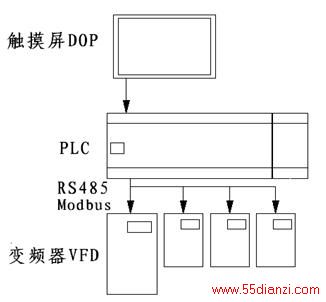

台达 PLC:DVP64EH00R +扩展DVP08XP11R。台达触摸屏:DOP-A57CSTD。台达变频器:VFD110B43A ;VFD004M21A。框架如图1所示。
图1 印刷机系统配置设计
3.3 编程案例

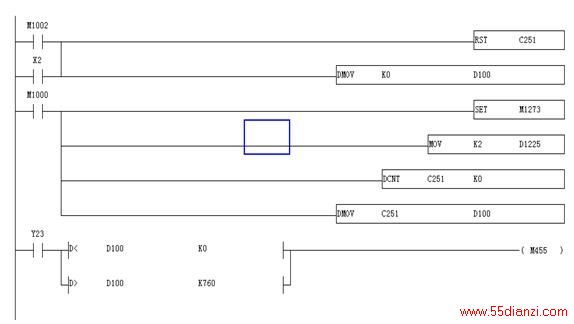

(1)触摸屏显示报警。台达EH系列PLC提供了方便的高速计数功能,使程序编写简单,调试快速。我们将编码器的信号线接入PLC的高速计数端子X0,X1,编码器的复位端子接X2,对应计数器为C251,Y23为主机运行,当编码器两相接错时,触摸屏显示报警M455,如图2所示。
图2 触摸屏显示报警
(2)通讯调试。在小型电气控制系统中,设备间的通讯调试是一个难题,但台达PLC与变频器有简洁的通讯指令,一条指令即可解决问题。如读取主变频器的输出频率,先写好通讯协议,然后利用下条指令即可:
其中通讯命令装置地址为01,数据地址H2103,数据长度2个word。
两者的通讯省却了中间继电器的控制,减少了故障隐患,再利用触摸屏将PLC中的数据读出,可以方便地监视运转中出现的问题。

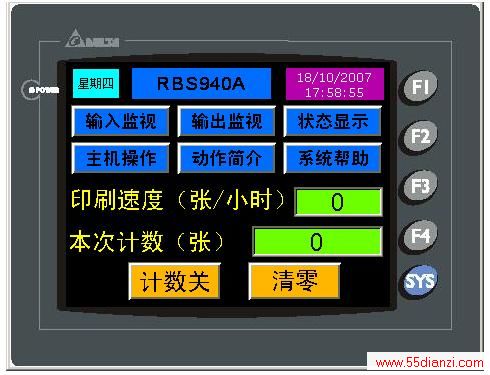

(3)画面设计。触摸屏的应用省略了原有的一些按钮、指示灯、计数器、转速表、时间继电器及润滑程控控制器等元器件,降低了故障率,也减少了接线的工作量。台达的人机编辑软件-TP Editor提供了7个等级密码的保护,有利于使用厂家对某些特定的使用条件进行了限定,保护了用户的利益。因触摸屏有3M的内存,所以设计时在画面中以走马灯的形式提供了大量的报警信息,也设计了多屏PLC输入、输出状态监视画面,在系统帮助里详细介绍了本机电气操作及维修提示,使整机的电气系统操作、使用、维修简单方便,参见图3。
图3 触摸屏画面设计
4 结束语
该系统配置取代了原日系品牌的配置,整体来说性价比要高好多,故障率也远低于原配置。现批量使用已有一年多,系统稳定性强,用户操作简单,维护方便,得到了用户的肯定。
国内市场一方面由于出口商品比较多,另一方面由于人们的生活水平不断提高,审美要求不断发展,纸包装印刷质量和品种严重滞后于社会经济发展的速度,一批制约印刷装备制造业发展、对行业产品升级换代和技术进步具有带动性强、辐射面大的相关关键共性单元技术和数字化、自动化高档印刷技术装备,对提高数字化印刷技术与装备的自主创新能力和技术水平,对打破国外高档印刷装备的市场垄断,对增强国际竞争力是非常有帮助的。日常消费品包装正在从单色向多色发展,市场潜力巨大。单张纸多色高速双面印刷机领域的空白还有待于国家级别的关键技术与装备重点突破。
