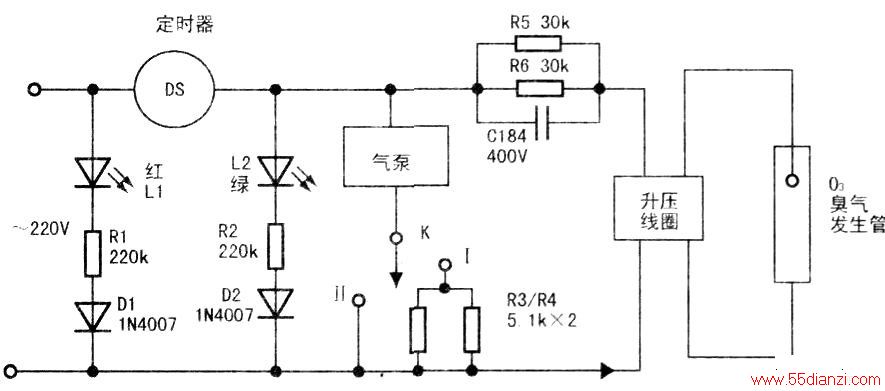

保时威BV-400A型杀菌消毒机是一款由电子电路控制产生臭氧0，气体来杀灭细菌与消毒的小家电，被称为“活氧”消毒。该机实测电路如图所示。
接入220V市电后，红色电源指示灯L1点亮，在旋转机械定时器选择了定时工作时间后，便接通了机器的供电，绿灯L2点亮；拨动强、弱工作选择开关K，使其气泵工作在I或Ⅱ位置上，气泵得电工作，吹出强、弱不同的风量。同时，220V市电经电阻R5、R6及电容C降压后给电子升压逆变模块初级供电，模块次级产生O3臭氧发生管工作所需的高压，O3臭氧发生管工作，产生O3臭氧气体。
气泵的作用，一是将空气吹入O3臭氧发生管，将所发生的o、臭氧气体通过管道吹出机箱，并经过q05nma的透明塑料管路输出，至空气、水或其他空间；二是对O3臭氧发生管进行散热降温。
气泵是普通的电磁振荡泵，用于吹出高浓度臭氧气体，对物体进行杀菌消毒。
该机功率仅18W。分析可能发生故障的地方，多为降压电阻R5、R6，因为机器接通电源后，两电阻发热厉害。
220V市电通过其降压后供给电子升压逆变模块的电压约150V，两只电阻上约有70V电压。两电阻为2W碳膜电阻。
电子升压逆变模块是用环氧树脂硬化密封处理的，没有修理的可能。其他如O3臭氧发生管，使用寿命到了后会老化，必须换用新管，在使用过程中应注意保持干燥。
该机一通电，便可以出风管口闻到臭氧气味，打开气泵，就有很浓“鱼腥”味吹出，即紫外线杀菌灯所产生的“臭氧味”，如果仪器有故障，一下便可知晓。O3臭氧对纯橡胶制品有极严重的腐蚀老化作用，使用时要注意。
