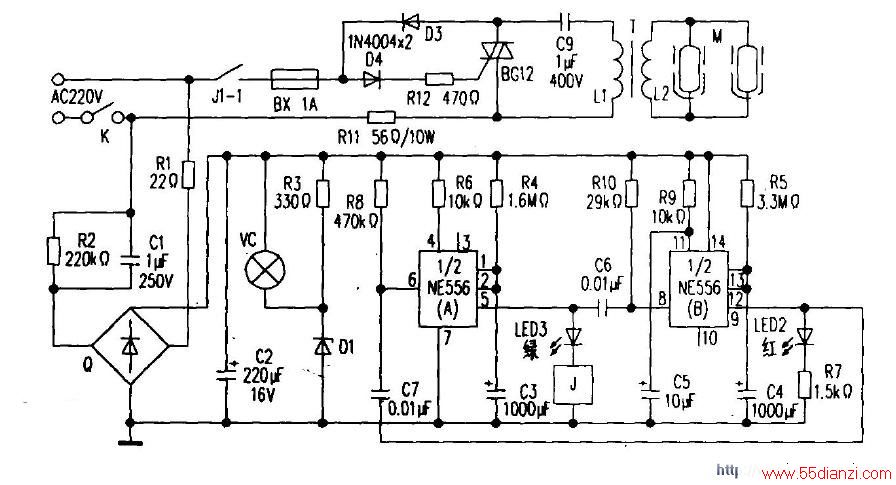

下图是振宇XSX-BⅣ型电子消毒柜电原理图，其电路由供电电路、臭氧发生器电路和自动控制电路等组成。臭氧发生器电路由双向可控硅BG12、升压变压器T和臭氧发生管M组成。当220V交流电源为负半周（下正上负）时，二极管D3导通、D4截止，可控硅BG12不能被触发导通，电源对电容C9充电并很快充满。充电电流流向电源下端、R11、L1、C9、D3到电源上端；当电源处于正半周（上正下负）时，D3截止、D4导通，BG12触发导通，充满电荷的电容C9通过L1、BG12进行瞬间放电，使L1上产生较大的瞬间放电电流，并在L2上感应出较高的感应电压。此电压加在臭氧发生管M上，使M表面的空气电离而产生臭氧。工作时，除看到紫色的电火花外，还可听到“哒哒”的电击声，闻到一股带腥味的臭氧气味。
臭氧发生器是通过定时自动控制电路控制工作的。定时电路由间歇定时器和工作定时器组成（间歇定时器使臭氧发生器工作一段时间后停歇一段时间，如此反复进行）。工作定时器和间歇定时器由一个时基电路NE556分别组成A和B两个单稳态电路单元承担，两个定时器互相耦接在一起，且独自工作。电源经R1、C1降压，再由整流桥Q整流，并经C2滤波后获得直流电压供给两个定时器电路。当电源接通瞬间，使NE556（B）单稳态电路⑩脚电压接近0V，同时⑨脚输出低电平，发光二极管LED2不发光，与此同时，⑨脚输出的低电平使NE556（A）单稳态电路触发翻转，其输出端⑤脚为高电平，发光二极管LED3（绿色）点亮，继电器J得电吸合，其常开触点J1-1闭合，使臭氧发生器开始工作。NE566（A）的工作时间（即暂稳态时间）由R4和C3的乘积决定（即TA=1.1R4×C3）。随着电源VC通过R4向C3充电，当C3两端电压（即②脚电压）逐渐上升到2/3VC时，（A）单稳态电路暂稳态结束（发生翻转），使⑤脚输出低电平，D3熄灭，继电器J释放，其常开触点J1-1复位，臭氧发生器停止工作。而（A）单稳态电路⑤脚输出的低电平经C6送至（B）单稳态电路的⑧脚触发端（且此时C5已充足电），使（B）单稳态电路处于准备工作状态，故（B）单稳态电路触发翻转，其输出端⑨脚由低电平变为高电平，LED2被点亮（红色），臭氧发生器进入停歇阶段（停歇时间由TB=1.1R5×C4决定）。经过一段时间后，NE556（B）单稳电路暂稳态结束，其输出端⑨脚变为低电平，LED2熄灭，该脚的下降沿脉冲经C7、R8微分电路至（A）单稳态电路触发端⑥脚，再次触发（A）单稳态电路，其输出端⑤脚为高电平，臭氧发生器再次工作。如此周而复始地循环，从而达到保鲜的目的。若用于消毒，则臭氧发生器第一次停止工作时，便要关掉电源。
