摘要：本文主要介绍了PonyProg2000 版本2.06c beta for Windows的安装和用该程序开发AVR系列微控制器的方法，希望对于广大使用该程序的朋友们能起到一定的帮助作用。
PonyProg2000简介：
PonyProg2000是由Claudio Lanconelli先生编制的一个可以对微控制器、电可擦写存储器进行在线串行编程的程序，PonyProg2000目前可以支持AVR微控制器、AT89S微控制器、PIC 16微控制器、PIC 12微控制器、ImBUS eeprom、SDE2506 eeprom和X2444 eeprom，PonyProg2000 V2.06c在使用中非常稳定，可以很方便的开发支持在线串行编程的微控制器。
PonyProg2000的对系统的运行环境要求不高，目前可以运行在MicroSOFt Windows 95/98/Me/NT/2000/XP及GNU/Linux kernel 2.4.x上，这也大大方便了跨平台的开发者。
PonyProg2000的安装：
安装前，请务必去PonyProg2000程序的主网站( http://www.LancOS.com )去下载最新的版本。
请下载PonyProg的Windows版本，下载完成后在下载的文件夹中执行解压缩操作，用鼠标点击setup.exe的图标，一切按照提示操作，就可以顺利的安装上软件。安装成功后PonyProg会在Windows的开始菜单中加入PonyProg程序项。
制作并行口烧写电缆：
下面简单的介绍一下制作并行口烧写电缆，该电缆可以用于做AVR微控制器和AT89S微控制器的在线串行编程(ISP)之用。该电缆也是本文讲述PonyProg使用的烧写电缆。

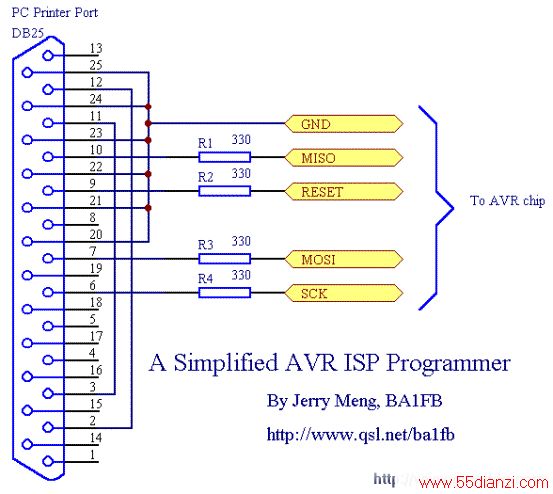

这里介绍一款最简单的烧写电缆，电路图如图1：
图1 最简单的并口编程电缆电路图
该电路的主要优点是非常简单，没有任何有源器件，适用于对3.3V至5V的器件进行编程。

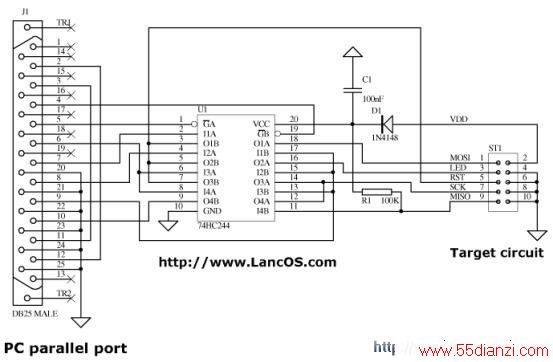

对于要求比较高的朋友，这里有一款带缓冲器的下载电路，适用于对3.3V至5V的器件进行编程，该电路的优点是在编程结束后，下载电缆与用户电路的信号线都会变成高阻态，从而对用户电路的影响尽可能的小，有一定基础的朋友可以试试。电路图如图2：
图2 带缓冲的并口编程电缆电路图
PonyProg2000的设置：
PonyProg安装成功后必须进行必要的配置，例如执行烧写电缆的设置，执行系统时序校正等等，下面进行介绍：

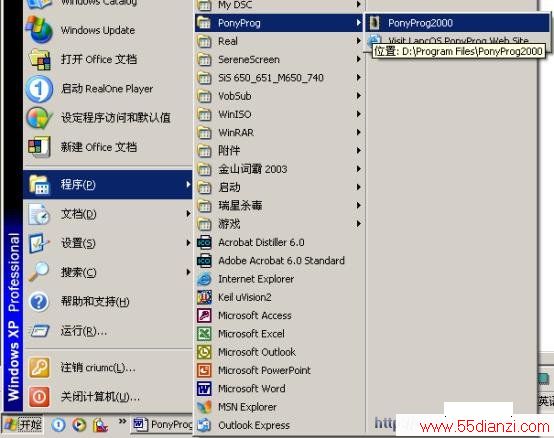

点击开始菜单，程序，PonyProg程序组，整个过程如图3所示：
图3 在“开始”菜单中选择PonyProg程序

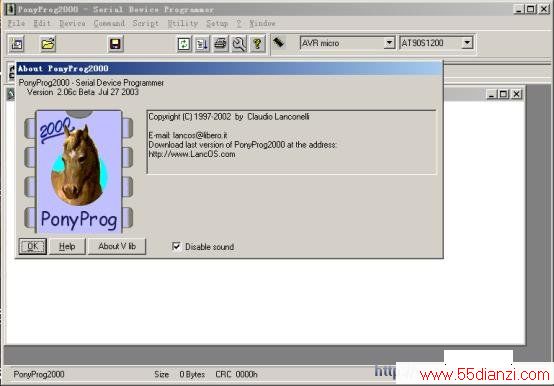

单击鼠标右键，出现PonyProg2000的启动画面，如图4：
图4 PonyProg启动时的欢迎界面
单击OK按钮取消，出现图5界面：
图 5 PonyProg 程序的主窗口

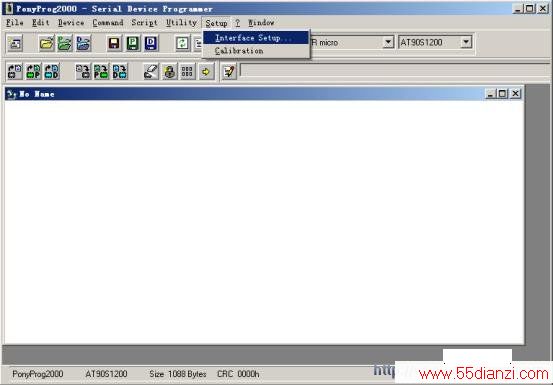

在程序的菜单中点击Setup，Interface Setup…，如图6：
图 6 在 PonyProg 中选择端口设置选项
出现端口设置窗口，如图7：
图7 PonyProg端口设置对话框

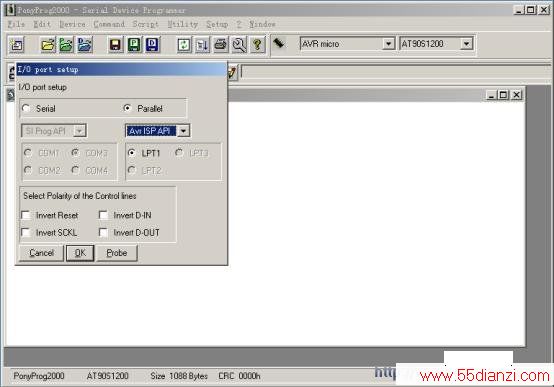

如果你使用的是Windows 95/98/ME，在出现的“I/O port setup”窗口中单击Parallel，选择Avr ISP API，并选择LPT1，如图8的设置：
图8 选择PonyProg的控制接口(适用于Windows 95/98/ME)
点击窗口下面的OK按钮，使配置生效。

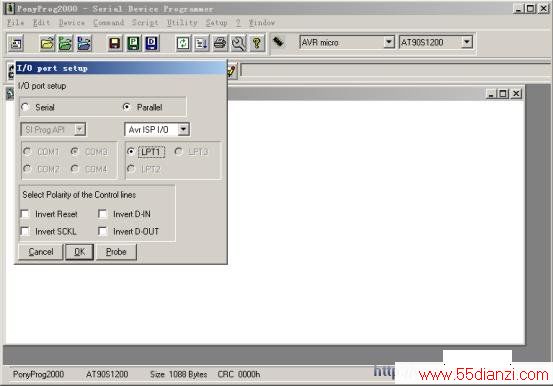

如果你使用的是Windows NT/2000/XP，在出现的“I/O port setup”窗口中单击Parallel，选择Avr ISP I/O，并选择LPT1，如图9的设置：
图9 选择PonyProg的控制接口(适用于Windows NT/2000/XP)
点击窗口下面的OK按钮，使配置生效。
