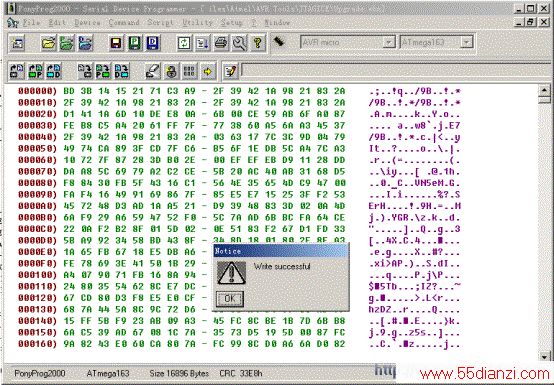

图21 编程成功对话框

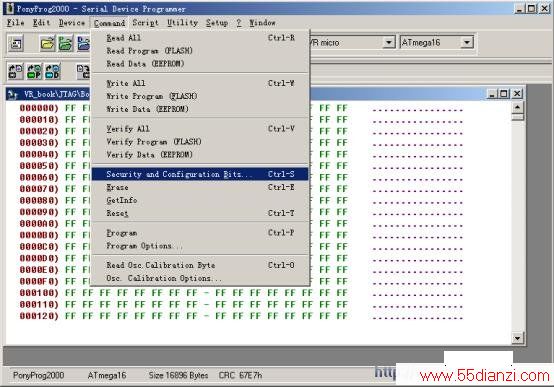

第四步,配置镕丝位。在PonyProg的主菜单中选择Command,Security and Configuration Bits…,如图22所示:
图22 打开“镕丝位配置”选项

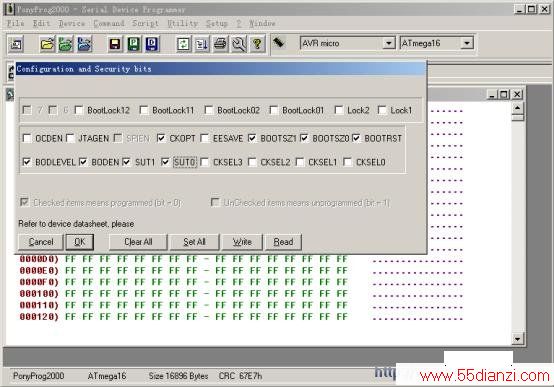

单击鼠标左键,打开镕丝位配置窗口,如图23所示:
图23 镕丝位配置窗口
在镕丝位配置窗口中,用鼠标点击对话框下面的“Read”按钮可以读取芯片的镕丝位配置,在窗口的上半部分可以手工更改镕丝位配置,更改结束后单击对话框下面的“Write”按钮可以写入镕丝位配置。镕丝位的配置请参考芯片的说明手册,在PonyProg中,选中选择框表示编程(programmed)该镕丝位,不选择选择框表示不编程(unprogrammed)该镕丝位。
