winavr gcc快速入门

点击数：7764 次录入时间：03-04 12:03:00 整理：http://www.55dianzi.com AVR单片机

winavr gCC快速入门

导读：WinAVR 的配置与 makefile 一直是新手入门的两个难点。我们经过详细的测试，推荐大家不需要作任何的配置，并且介绍了如何用最简单的方法创建自己的 makefile 文件。利用本文，十来分钟你就能入门 WinAVR /GCC.　　
我们网站的研发部统一使用 WinAVR(即GCC)。我们会在所有的新手入门范例、应用范例中使用GCC开发代码。详细原因、软件下载及安装方法请参考：AVR开发软件的选择与安装。
软件安装好后，你就能在电脑上看到如下的功能菜单：

说明如下：
名称说明Programmers Notepad GCC语言编辑器。可提供应用程序接口。Mfile
GCC需要一个叫 makefile 的参数文件才能进行编译。Mfile 是一个工具，可以让用户方便地修改 makefile 上的参数。不过我们不推荐使用它。我们推荐直接用记事本打开 makefile 进行编辑。
AVR Insight 仿真调试工具TkInfoGNU的超文本浏览器Uninstall WinAVR卸载 WinAVR 软件 WinAVR User Manual WinAVR 用户手册GNU Maunals Online GNU的在线帮助AVR-libc Manual AVR GCC的C语言函数库帮助手册
从上表可见，WinAVR 的功能看来很多。但我们只推荐使用PN (Programmers Notepad )。
让我们演示如何使用PN进行GCC代码的编辑、编译。

步骤一：打开 PN 工具

步骤二：编写C源代码

菜单 File --> Open 打开预先放在 C:\avr_test 目录下的C源文件。这个源文件来自我们的新手入门的第一个范例，文件名叫 main.c 。你可以点击此处下载这个C文件压缩包(需要解压后才能使用，不要改名)。为了方便阅读，我们将这个main.c 排版成彩色的网页格式，你也可以直接点击这里查看main.c 的具体内容。

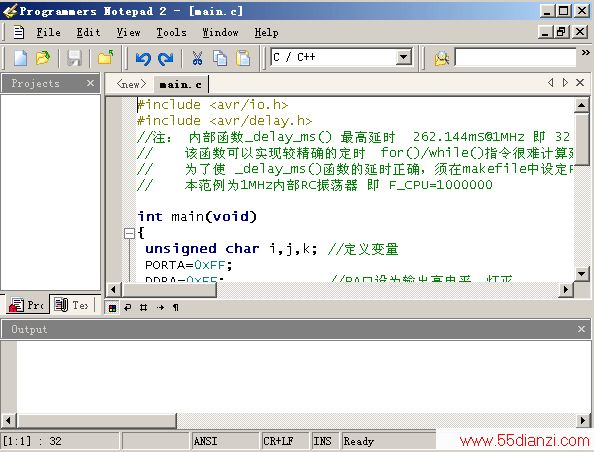

打开main.c 后，看到如下的界面
你可以直接编辑 main.c 。
编辑完成，保存后，我们就可以进行下面的编译工作。

步骤三：准备 Makefile 文件

编译能生成可供AVR执行的代码、仿真调试文件等。
可能大家会奇怪，上面的main.c 代码，没有告诉电脑AVR芯片的型号、工作频率等，电脑如何知道这些数据？
WinAVR/GCC 使用一个叫 Makefile 的文件，存放这些参数。在WinAVR上也有一个叫mfile的应用程序去处理这个Makefile 文件。但我们测试时发现，mfile 的缺陷很多，不好用，并且容易弄错。我们推荐大家直接用记事本等，直接编译这个文件。为了方便阅读与修改，我们将最常用的内容，放到Makefile的最前面，并且作了中文注解。
你可以点击此处下载这个makefile文件的压缩包((需要解压后才能使用，不要改名))。为了方便阅读，我们将这个Makefile排版成彩色的网页格式，你也可以直接点击这里查看makefile的具体内容。
在我们的示范Makefile，会看到以下的内容。建议大家只修改：单片机的类型、系统时钟频率、目标文件名及C源文件名这四项。大家可参考我们的示范修改：
#这是一个简单makefile,仅用于初学者使用
#修改于WINAVR20050214所生成的makefile
#简单实验只需更改 [单片机类型][目标文件名][C源文件名][系统时钟频率]即可
#修改好参数后另存到单片机程序所在目录，然后执行[make all]命令
#生成 烧录FLASH的*.hex,烧录EEPROM的*.eep,调试用的*.elf 文件
#
#           www.55dianzi.com
# MCU name
# 单片机类型参考格式是：atmega8 / at90s2313 / attiny15
MCU = atmega16
# Processor Frequency.
# 系统时钟频率(Hz),用于生成延时 _delay_us() _delay_ms() 见delay.h
# This will define a symbol, F_CPU, in all source code files equal to the
# processor frequency. You CAN then use this symbol in your source code to
# calculate timings. Do NOT tack on a 'UL' at the end, this will be done
# automatICally to create a 32-bit value in your source code.
F_CPU = 1000000
# Target file name (without extension).
# 目标文件名(即生成的.hex/.eep/.elf的文件名)
TARGET = main
# List C source files here. (C dependencies are automatically generated.)
# C源文件名（不带路径）
# 多个文件名间用空格隔开例如 SRC = file1.c file2.c file3.c
# 不需要加上 h头文件
SRC = $(TARGET).c
#**************后面内容基本不需要修改，除非你是老手*****************************#
# Output format. (can be srec, ihex, binary)
# 输出烧录文件格式
FORMAT = ihex
# Optimization level, can be [0, 1, 2, 3, s].
# 优化级别
# ...... 下面的内容此处省略 ....
将我们这个示范的 Makefile 文件，下载后拷贝到 c:\avr_test 目录中。上面我们已经设置了ATmega16芯片，工作在1M的频率里，主文件名叫 main.c ，只有一个文件。

步骤四：编译 (Make All)

按下图操作。

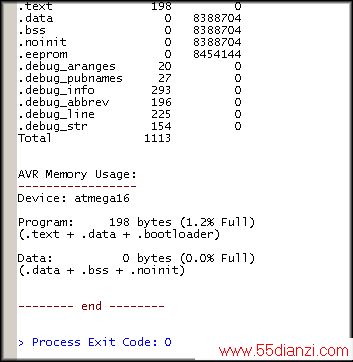

编译成功后，会有如下的 Process Exit Code: 0 的信息。
如果结果不是0，表明编译有问题，请检查你的 c:\avr_test 目录是否有main.c 与 Makefile 两个文件。

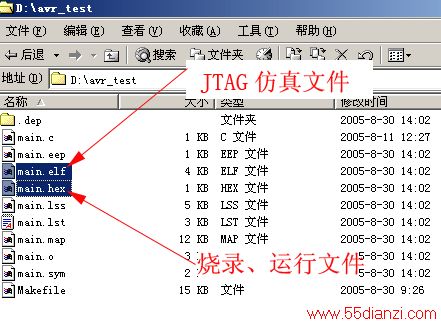

编译成功后，原来只有2个文件的目录，现在变成了如下图的文件清单：
重要说明：如果你需要重新编译一次，最好先运行一下 Make Clean ，以保证编译不受干扰。比如你修改了 Makefile 的MCU类型，如果你不使用 Make Clean, 就会得出错误的结果。
