目标AVR器件的编程
可以用AVR Studio的4.0或更高版本控制STK500和JTAG ICE，选择STK500 or AVRISP和Auto或者具体的COM?端口进行联机，点击avr studio主窗口中的图标

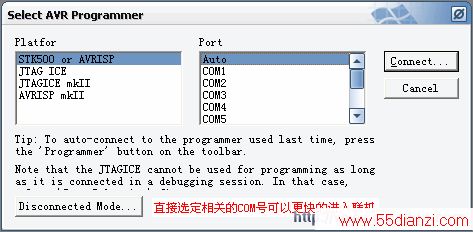

前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。
连接STK500ISP：

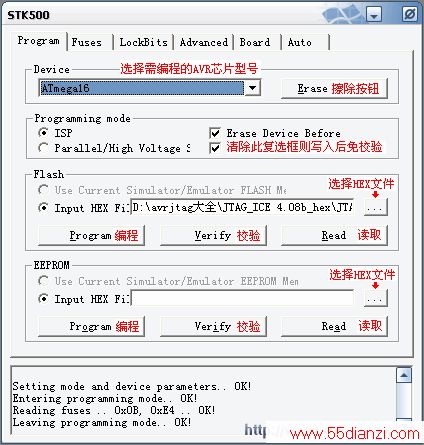

下图是在avrstudio里打开STK500 program的联机图片1，在ISP下面有高压编程选项但不可使用 ，在“program”标签中的下拉菜单中选择AVR目标器件，在Flash标签的浏览按钮处装载intel-hex文件。

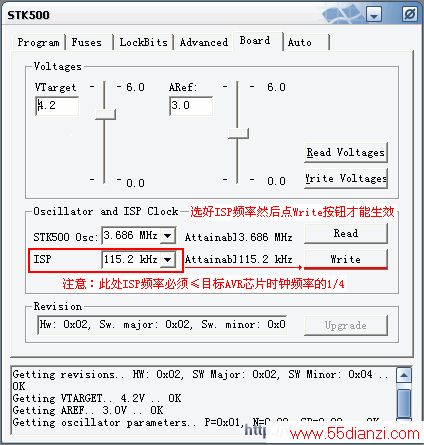

下图是在avrstudio里打开STK500 program的联机图片2，有一个STK500 Osc选项，它从可编程频率输出端输出一个频率可选为3.69M 1.84M 1.23M 32.7KHz的方波信号，我没有示波器也没有频率计无法准确的去测量，将我的MEGA16试验板熔丝选为外部晶体振荡器，接着我拆掉晶体并且从Osc端接一根线到XTAL一端，试验板上的AVR开始运行了， 如果选择频率为STOP则实验板 单片机 停止运行，看来这个频率输出端是可用的；如果你的目标AVR不小心将熔丝设成了外部时钟而锁住，这个可编程频率输出端就可以派上用场啦，另外你还可以用VTarget测量出目标板或者STK500编程器本身的供电电压 ，另外还有一个ISP选项，一般来说其频率必须等于或小于目标单片机运行频率的1/4，否则不能正常下载。

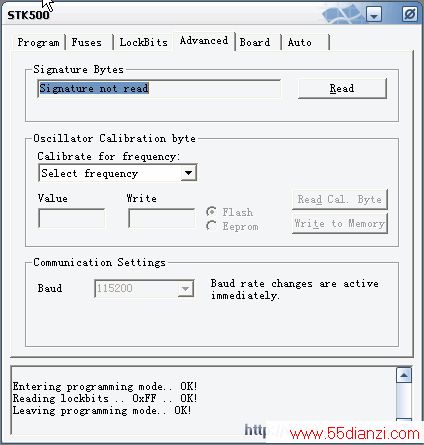

下图是在avrstudio里打开STK500 program的联机图片，可以读出AVR芯片的特征字，还可以对内部RC振荡器频率进行校准 ，校准字可以选择写入flash或者eeprom里面。

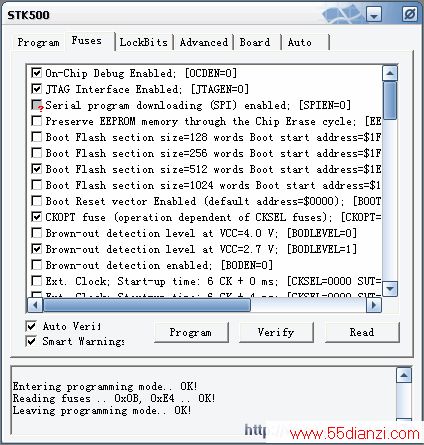

熔丝选择项：

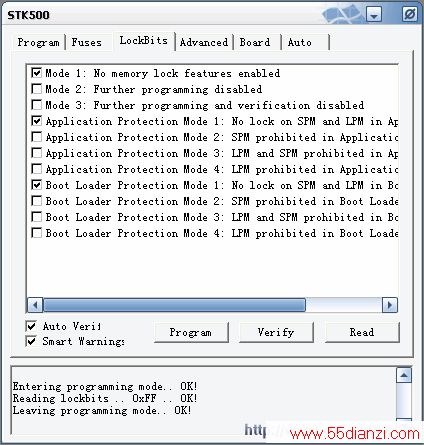

锁定位选项：

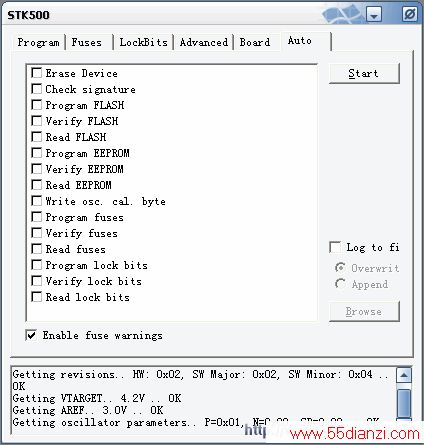

批量自动编程选项：
关于在AVR studio中详细使用STK500和JTAG ICE请参考 马潮老师翻译的avr studio中文帮助

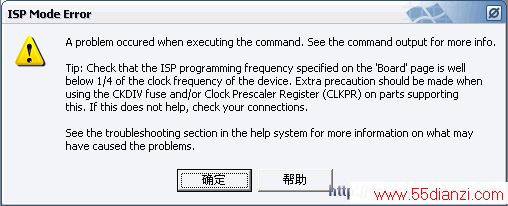

STK500常见故障现象：如下图，表示STK500设备本身是好的，请检查 Board ISP 选项，一般来说其频率必须等于或小于目标 单片机 运行频率的1/4否则不能下载或读取到错误的溶丝位等，比如目标AVR时钟1M选115KHz，2M以上选460KHz，7.3728M及以上选1.845M
