STK500 JTAG下载烧录快速入门

导读：本文介绍AVR官方唯一推荐的下载方法：STK500。也介绍了 AVR Studio 同时支持的JTAG下载，如果要仿真的话，还是少不了JTAG，所以JTAG下载也很常用。 并口下载由于速度很慢，AVR Studio 也不支持并口下载，(仅能使用第三方的软件下载) 故我们不推荐使用。 我们的感觉：用过STK500下载后，就不会再使用并口下载了。感觉是两种完全不同档次的方式，不过并口下载成本要低很多。

如果你没有配置好开发环境，请看ICC avr + AVRstudio 开发环境的配置。

请确保你已经了解AVR Studio： AVR Studio 快速入门 。

一：STK500 下载

支持的芯片：支持全系列的AVR芯片。并且，支持未来的AVR新芯片。实际生产过程中，很多情况下是不留JTAG电路的，因为JTAG电路要占用IO口，并且并不是所有的芯片都支持JTAG下载，所以使用STK500下载很重要。

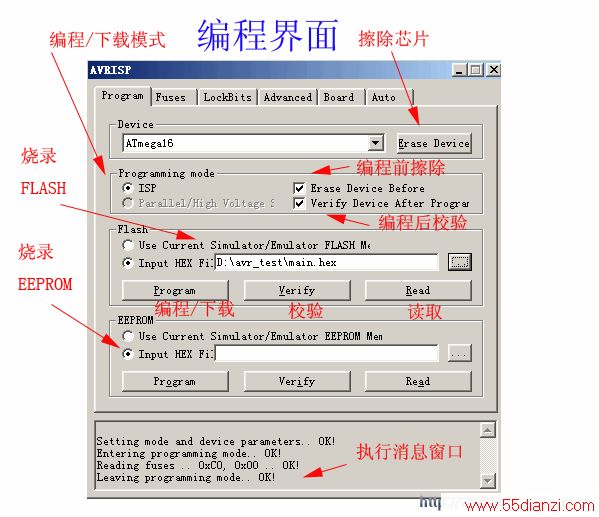

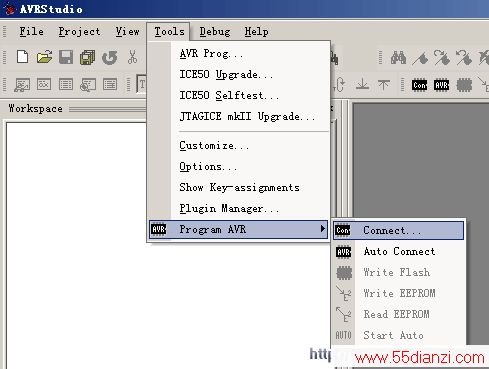

操作方法：打开 AVR Studio 软件，按下图操作。

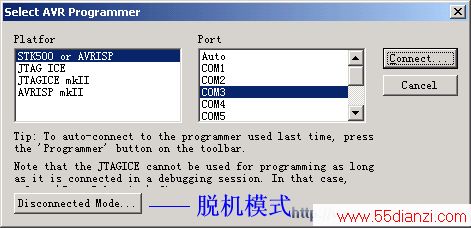

Connect 与 Auto Connect 的区别，是每次都会提示选择的设备名称与连接端口。 Auto Conect 会自动使用上一次的设置，提高操作效率。 使用Connect 会弹出如下的界面：

Port 口为硬件连接端口，如果使用本站的下载器，usb设备会默认模拟到com3，如果你不清楚，选择 Auto 即可。 如果你没有连接 STK500、JTAG、mkII 等设备，可以使用 Disconnected Mode (脱机模式)进入查看操作界面。

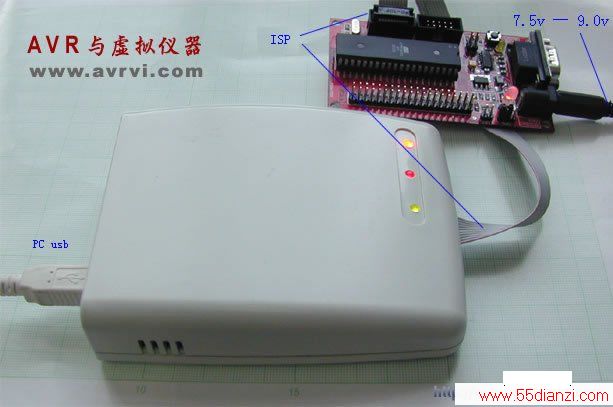

如果你已经按下图连接好，就能按Connect进行连接了：（注意：JTAG下载时接JTAG，ISP下载时接ISP，普通的编程器如果接错了，有可能会烧坏芯片或者丢失程序，本战的编程器有极强的保护功能，不会有这个危险。）

连接成功后，进入如下的界面：

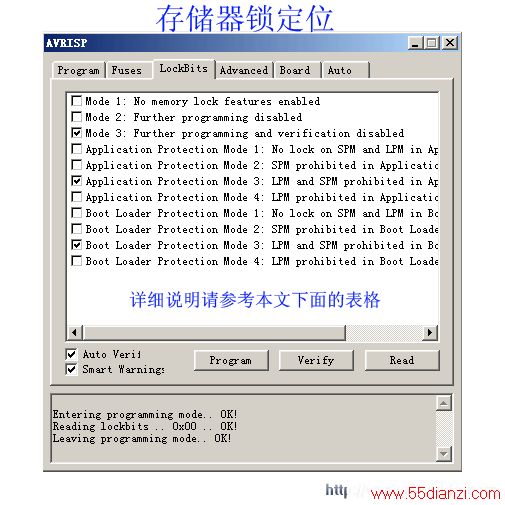

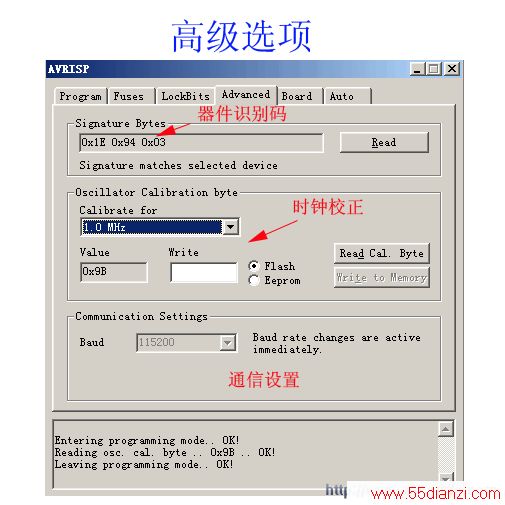

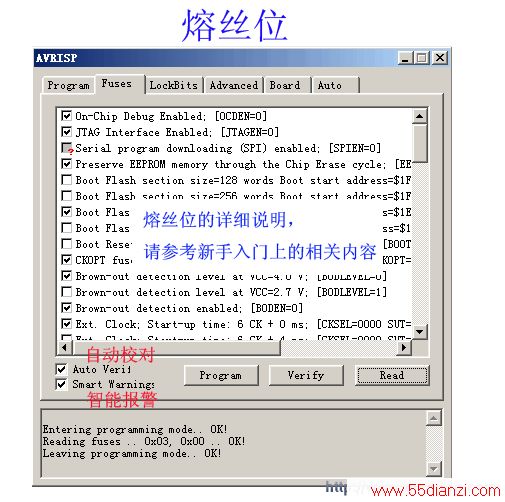

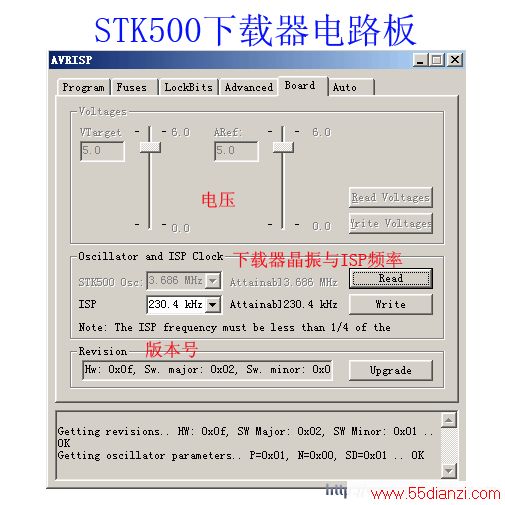

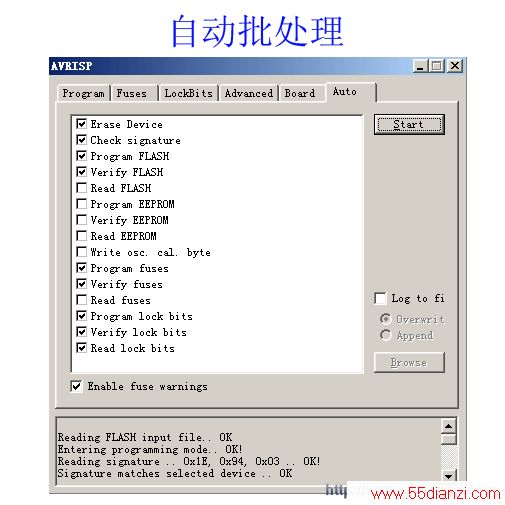

存储器锁定位(从上到下，一一对应) 保护类型 lb模式 lb2 lb1   1 1 1 没有使能存储器保护特性 2 1 0 在并行和spi/jtag串行编程模式中flash和eeprom的进 一步编程被禁止，熔丝位被锁定。(1) 3 0 0 在并行和spi/jtag串行编程模式中flash和eeprom的进 一步编程及验证被禁止，锁定位和熔丝位被锁定(1) blb0模式 blbo2 blb01   1 1 1 spm 和lpm 对应用区的访问没有限制 2 1 0 不允许spm 对应用区进行写操作 3 0 0 不允许spm 指令对应用区进行写操作，也不允许运行于boot loader 区的lpm指令从应用区读取数据。若中断向量 位于boot loader 区，那么执行应用区代码时中断是禁止的。 4 0 1 不允许运行于boot loader 区的lpm 指令从应用区读取数据。若中断向量位于boot loader 区，那么执行应用区代码时中断是禁止的。 blb1模式 blb12 blb11   1 1 1 允许spm/lpm 指令访问boot loader 区 2 1 0 不允许spm 指令对boot loader 区进行写操作 3 0 0 不允许spm 指令对boot loader 区进行写操作，也不允许运行于应用区的lpm 指令从boot loader 区读取数据。若中断向量位于应用区，那么执行boot loader 区代码时中断是禁止的。 4 0 1 不允许运行于应用区的lpm 指令从boot loader 区读取数据。若中断向量位于应用区，那么执行boot loader 区代码时中断是禁止的。

notes: 1. 在编程锁定位前先编程熔丝位。2. “1” 表示未被编程, “0” 表示被编程

二：使用JTAG仿真器下载

下载方法与使用STK500的几乎完全一样。在上面的介绍中，设备不选STK500，改成选JTAG ICE 就能进入。 支持的芯片：仅支持带JTAG接口的芯片。按官方文档的描述，支持的芯片清单为： ATmega128, ATmega64, ATmega32,ATmega16, ATmega162, ATmega165, ATmega169, ATmega323 可见JTAG下载很有局限。另外由于通信协议的不同，感觉JTAG下载的速度，尤其是瞬时反应速度，没有STK500快。(但如果大量的数据传输，速度感觉差不多)。
