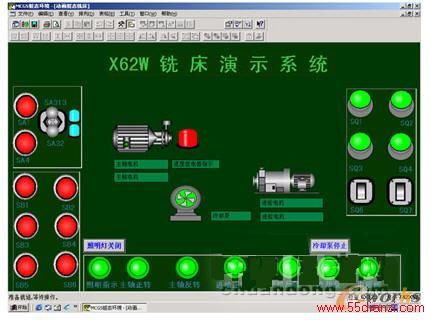

图3 系统控制总体画面

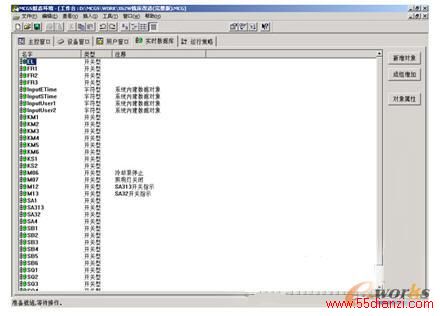

以上提到此系统的输入和输出均是开关量，所以在MCGS组态的实时数据库中定义的名字类型也要为开关型的，如图4。
图4 实时数据库
3.2 通讯连接
既然用MCGS控制此系统，那么怎么才能让其与西门子PLC相互通讯，起到监控的作用?MCGS组态软件在设备窗口中建立系统与外部硬件设备的连接关系，使系统能够从外部设备读取数据并控制外部设备的工作状态，实现对工业过程的实时监控。根据此系统的控制要求以及控制方式，可以利用PPI电缆，相互传数据，以便实现监控。
在设备窗口中需要设置设备0-[通用串行口父设备]属性和设备1-[西门子S7-200PPI]属性，此时，还需要设置设备内部属性增加相应的PLC通道，和通道读写类型，输入通道多数用到的是内部寄存器，读写类型是只读类型，输出寄存器Q0.0～Q0.6读写类型，Q1.0.和Q1.1只读类型值读取SA313和SA32的开关信号，在实际通讯过程中，在设备属性设置中“串口端口号”设为0-COM1，通讯波特率设为：6-9600，数据位位数：3-8位，数据校验方式：偶校验，一位停止位，数据采集方式：同步采集。设置完后单击“确认”按钮返回。
为了西门子S7-200PLC与MCGS更好的通讯，必须在设备属性设置：[设备1]对话框中设置属性设备注释为：西门子S7-200PPI，初始工作状态为：启动，最小采样周期为：1000ms，PLC地址为：2，内部属性设置PLC通道要与实施数据库中所定义的名字相对应。如图5。
图5 PLC通道属性设置
编辑完毕组态画面，在上位机上试验成功，便可以通过上位机的网线接口用一根网线和触摸屏上的网线借口相连接，并且在MCGS嵌入式组态软件菜单栏中“工具”\“下载配置”设置好IP地址，便可以下载到触摸屏中。然后，用PPI电缆连接触摸屏和PLC，母头连接触摸屏COM5口，公头连接在PLC接口上，即可实现丢掉控制柜面板上的按钮控制，用触摸屏的软按钮控制，画面生动，清晰。
4 结束语
本文所述方案是对原来的继电接触式模拟控制系统进行 PLC与触摸屏改造而成，已在实验室控制柜予以实施。运行结果表明，该 PLC 控制系统无论是硬件还是软件，控制稳定可靠，且尽大限度降低了操作的危险性。
