某保险柜的密码控制功能要求：①用0_9十个数字输入，设定6位密码。②当输入正确密码时，发出开门信号。③当第1—2次输入密码错误时，发出错误提示信号。④当第3次输入密码错误时，发出错误报警信号。⑤修改密码时需先输入正确密码开锁，再输入新密码更改。⑥开门信号计时为50s．之届自动关门，开门需重新输入密码。
一。功能分析

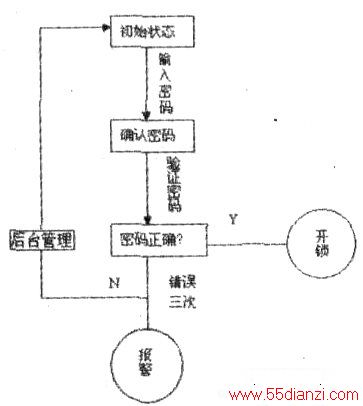

从以上控制功能要求分析，这是一个关于6位密码锁的设定、登录、改密的问题，其功能图见下图所示，可用触摸屏+PLC编程控制来实现其功能。先在PLC里面设置数据寄存器用来专门储存密码，再在触摸屏设置数字输入开关。每当6位数字输入完成后就自动与PLC里面数据寄存器的内容进行比较，再将比较的结果进行分析，最后进行输出。
二、控制设计

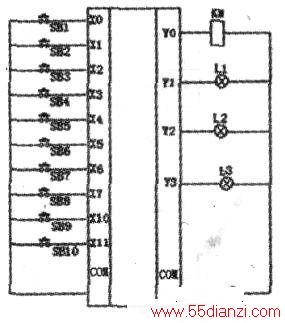

1.I/O接线如下图所示。2。数字键输入按钮：SBl~SB10。
PLC输入端口：XOOO—X007，X010，X011。
2、触摸屏界面

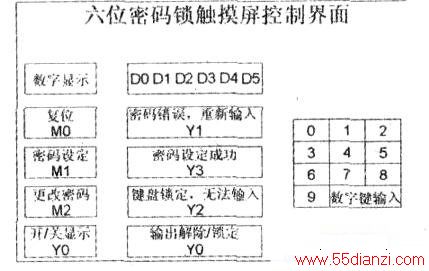

触摸屏界面如下图。数字键：0—9十个数字输入。按键区：复位键：MO;密码设定键Ml;更改密码键M2。显示区：密码显示位DO~D5;YO指示灯显示：输出开，关锁、输出解除锁定；Y1指示灯显示：密码错误重新输入：Y2指示灯显示：键盘锁定、无法输入：Y3指示灯显示：密码设定成功。
3．控制程序
此PLC控制程序控制主要包含以下三个方面的内容。
(1)6位密码输入设定程序按下数字键0—9任何一个数字，可使XOOO-X011相应触点动作，计数器开始计数，并将输入的十进制数转换为二进制数存储。6位密码需输入6次，计数器计数6次，分6次存储数据．6次完成后接触摸屏上Ml键将所需数据存储．Y3将产生输出，指示灯显示密码设定成功。
(2)6位密码开锁程序输入的6位数密码，井将其存储，输入法完成后与设定存储密码进行比较。输入正确密码时YO产生输出，发出开门信号，此时指示灯显示输出锁定解除。当第l～2次输入错误密码时Y1产生输出，发出错误提示信号，指示灯显示密码错误，重新输入。当第3次输入错误密码时Y2产生输出，发出错误报警信号，指示灯显示键盘锁定，无法输入。
(3)6位密码更改程序输入正确的6位数密码,YO产生输出．发出开门信号，此时指示灯显示开锁。按复位键MO清除密码，接着再输入6位数作为新密码，最后接触摸屏上M1键将所需数据存储．Y3将产生输出，指示灯显示密码设定成功。
三、触摸屏仿真控制
1．打开GTDesigner2软件，按触摸屏界面图3编辑触摸屏控制程序。
2．打开GXDeveloper软件，运行六位密码锁PLC控制程序。

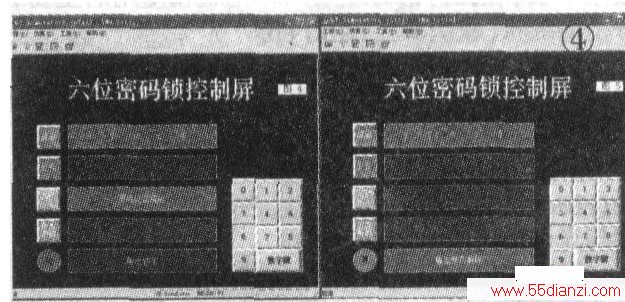

3、打开GTSimulator2软件．加载触摸屏控制程序。运行六位密码锁触摸屏程序，操作界面显示如下：
(1)6位密码输入设定控制屏显示界面见下图。

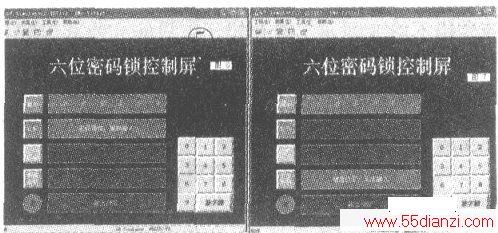

(2)6位密码开锁控制屏显示界面见下图。
