1. 引 言 当前很多简单的逻辑控制设备都采用单片来实现，但随着现场环境的日益复杂化，单片机受环境的干扰也逐渐提升，造成设备的运转不稳定。这里就以LED霓虹灯焊接机为例，焊接过程容易导致错误判断LED的好坏以及焊接质量的降低。因为霓虹灯为一串的LED串联焊接，只要有一盏LED损坏。要么花费较大的人力来返工，要么造成整条霓虹灯的报废。这里就针对该设备改造为PLC的控制。根据控制方式，主要介绍控制的重点部分内容。
2. LED焊接设备介绍
LED焊接设备的工做原理如下所释：

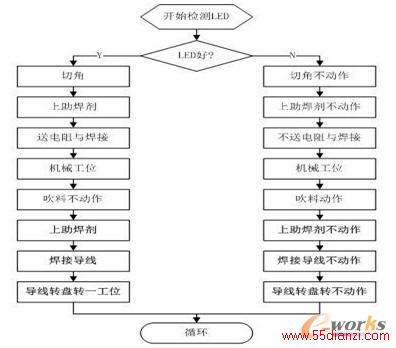

LED供料转盘：有一个LED供料盘，共16个工位；震动盘提供原始焊接LED到转盘；开始有做引脚处理的工位，以及极性的调整工位。这些工位为凸轮控制。从LED检测好坏开始，由PLC来控制。PLC控制汽缸来实现动作是否执行或者关闭。LED开始的工艺如下：
由LED的判断好坏，决定工序走哪个过程。LED正常时的工序在每个工位中都有执行汽缸。在LED转盘的凸轮控制轴上安装有检测光电输入。

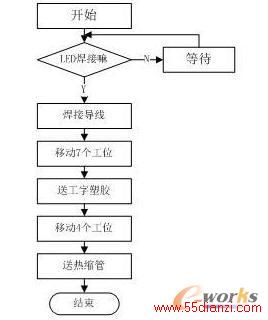

另外还有一个供导线的转盘，从导线进入到焊接点有14个工位，这个在初始化时，必须先裁剪好14段导线，并移位到焊接工位。在凸轮转轴上安装有计数输入开关。做移位的计数，在距离焊接工位第7个工位是做安装工字塑胶。工字塑胶主要是防止引脚接触。再移动4个工位，安装热缩管。到此处。PLC控制汽缸完毕。送工字塑胶与套管工艺如下：
原有的机械设备是采用整合的单片机控制箱控制，总共控制8个汽缸，来完成LED的检测，修脚，焊电阻，焊接导线直到封装完毕。其他单元由凸轮来控制传动。但在正控制过程中，往往会因环境的因素，干扰单片机，使得动作出现问题，从而导致产品不合格率提高。影响效率。就这里我们采用台湾永宏PLC对单片机控制进行改造。PLC的抗干扰能力比单片机好，对环境的适应能力也很好。在成本上，简单的开关量控制与单片机相差不大。同时PLC的程序编程比单片机灵活，对程序的修正等更好的做修改。
3. 永宏PLC简介与PLC选型
永宏PLC有17年的历史，在台湾由一群高级技术人员专门研制与开发。硬件上整合为一块SoC芯片，集高速计数器，高速脉冲，多通讯端口以及中断控制等为一体，是的产品的性能与稳定性在小型PLC中独立一帜。
永宏PLC主推FBs系列，有经济型FBs-MA,高功能型FBs-MC和NC定位型FBs-MN3个档次PLC。根据不同的应用场合，客户可以选择不同档次的PLC来实现设备的控制要求。

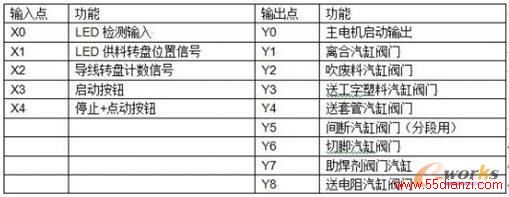

在这里我们改造的设备主要控制汽缸的打开与关闭，为简单的开关量控制。所以我们选择经济型主机。因为有8个汽缸阀门控制。输入点有启动与关闭，以及3个检测输入。所以选择FBs-24MAT机型，外部接有中间继电器。I/O配置如下表：
