5、系统硬件设计
控制系统选用西门子S7-200系列PLC，选用了中央处理单元模块CPU224、数字量扩展模块EM223、模拟量输入模块EM231、模拟量输出模EM232、模拟量输入输出模块EM235。其中的中央处理单元模块CPU224外部接线图如图3所示、输入输出地址分配如表2所示：
图3 PLC外部接线图
6、系统软件设计
6.1 PLC程序设计
主程序框图如图4所示，其中子程序0为初始化程序，子程序1为检查扩展模块是否正常，子程序2为模拟量采样子程序，子程序3为对各执行设备输出的采样，子程序4为对各被控量和执行设备异常的报警子程序。由于篇幅所限，各子程序框图在此从略。
图4 主程序框图
6.2 人机界面组态
组态软件选择北京亚控公司的基于WINOOWS2000平台的工业控制组态软件“组态王”6.05版。只需要进行正常通信设置和填表式操作即可完成人机界面组态。运行组态画面程序和PLC用户程序，根据小丸机操作的顺序功能，点击组态画面上的各个按钮，通过模块上各输出位对应的发光二极管，观察各输出信号的变化是否满足设计的要求。组态画面设计了设备控制、过程控制、过程参数等画面。其中设备控制画面如图5所示：

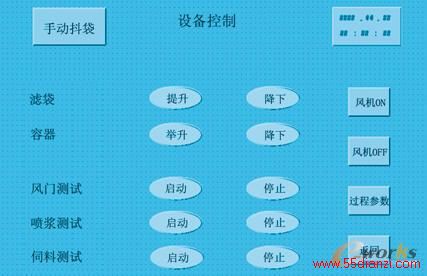

图5 设备控制画面
7、结束语
由于S7-200系列PLC具有体积小、系统集成度高(电源、主机、机架、开关量输入输出等功能集成一体)、配置灵活、接线简单、安装方便、抗干扰性强等特点，同时与同性能的产品相比性价比高，很好的满足了此次系统改造经济上技术上的要求。新系统人机界面友好(全中文界面)，操作简单快捷，运行可靠稳定，受到广大用户的好评。
