图14 布煤机I/O配置
图15 挖煤机I/O配置
3.4 监控画面
对监控画面的改造主要是改造数据库，有两种方法来实现。
(1)第一种方法是
可按3步进行：
第1步：新建OPC Server，取代原Direct Drive（直接驱动）
第2步：新建数据库，将原来的TAG复制到新的节点地址内
第3步：修改画面中每一个TAG路径
(2)第二种方法是
可分2步进行：
第1步：新建OPC Server，取代原Direct Drive（直接驱动）
第2步：修改数据库节点名称，并将原程序地址改为转换后的程序地址。
图16，17，18为室内煤场监控画面：

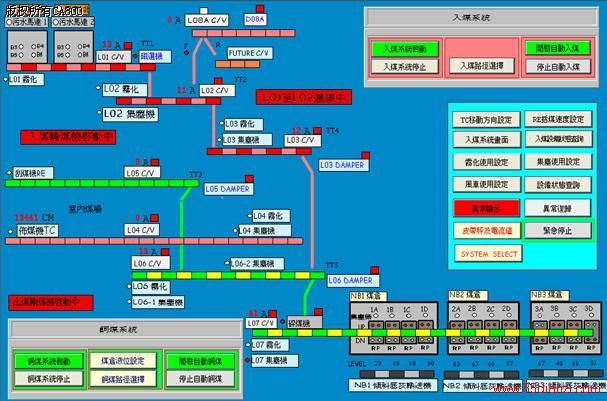

图16 室内煤场监控系统主画面

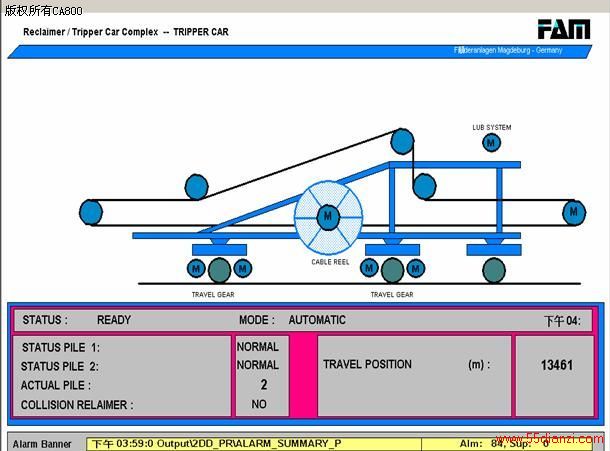

图17 布煤机监控画面

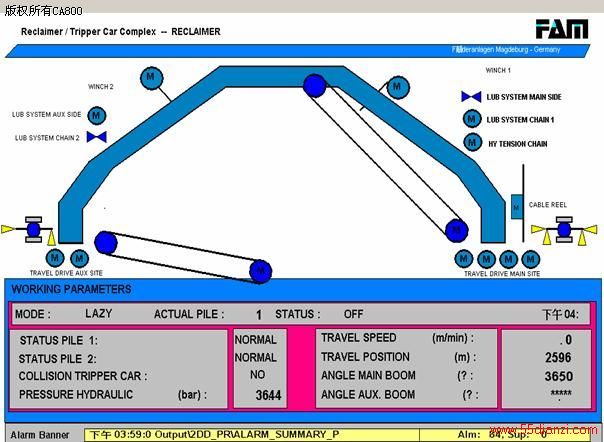

图18 挖煤机监控画面
4 结束语
RSLogix5000自带的变换工具可以完成绝大部分程序转换工作，安全可靠，不但大大减轻了工程师的劳动强度，而且使他们可以腾出精力，安心地去处理不能自动转换的功能。
改造工程的顺利完成，再次证明Rockwell Automation集成架构具有强大的生命力。
