在D类功率放大器中，先是将输入的信号转化为PWM信号，即脉宽调制信号。

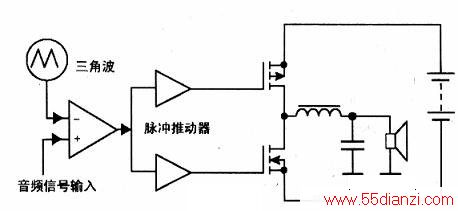

在一般的D类功放电路中，没有采用A/D（模／数）变换电路得到PWM信号，而是用一个幅度与放大的正弦波信号近似的三角波，作为变换器输入，如下图所示，这个变换器相当于同相比较器。当正弦波幅度大于三角波幅度时，变换电路输出“1”；正弦波幅度小于三角波幅度时，变换电路输出“0”；这样就可将输入的正弦信号变为宽度随正弦信号波幅度变化的PWM波。
当输入模拟音频信号时，模拟音频信号经过PWM调制器变成与其幅度相对应脉宽的高频率PWM脉冲信号，经脉冲推动器驱动功率放大器工作，然后经过低通滤波器推动扬声器发声。
值得一提的是，音频PWM编码也可以通过以下两种途径获得：一是对模拟音频信号进行A/D变换，直接生成PWM数字音频信号；二是对其他编码的数字音频，如CD的PCM数字信号，数字信号需先经PCM-PWM转换器转变成为PWM脉冲信号，再送往后级。
D类功率放大器中的开关管采用功率型MOSFET，即大功率场效应管，并为保证有足够的激励电压，还设有驱动电路，使MOSFET能充分地开启和关断。
提示：D类音频功率放大器的工作基于PWM模式，即将音频信号与采样频率比较，经过自然采样，得到脉冲宽度与音频信号幅度成正比例变化的PWM波，然后经过驱动电路，加到功率MOS管的栅极，控制功率器件的开／关，实现放大。放大的PWM信号经过低通滤波器后，还原为音频信号。
