D类放大器有效率高的优点，可做成功率大、体积小、重量轻、省电的音频功率放大器，是家用数码音响设备的发展方向之一。

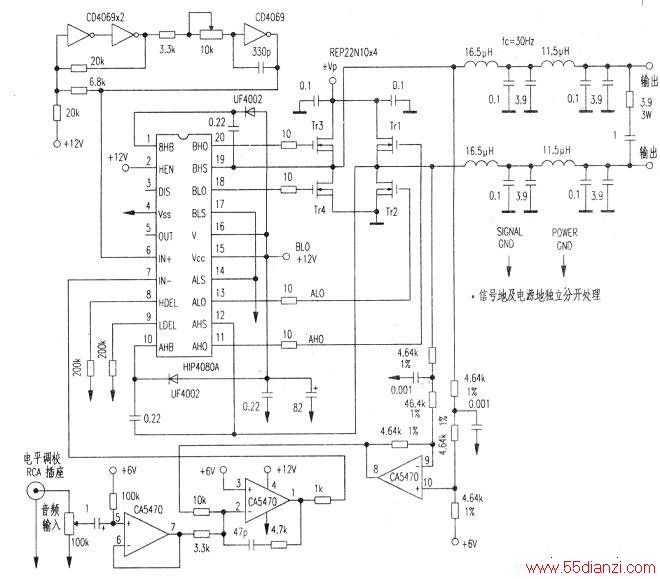

下图示出这种放大器通用电路图。它主要由输入电压放大、脉宽调制、负反馈、功放和LC低通滤波器电路组成。HIP4080A芯片为小型20脚双列直插式IC芯片，其输入有两个端子，即IN+⑥脚和IN-⑦脚，分别输入音频信号和基准三角波，内部脉宽调制后，分两路去驱动4只大功率场效应三极管Trl～Tr4，经功率放大后的音频脉冲送至巴特奥兹型LC低通滤波器，实现D/A转换，以推动扬声器。
音频信号由RCA插座输入，经1μF电容隔直后，送至CA5470芯片中一组进行电压放大，然后再送至另一组②脚，与负反馈信号综合后，由①脚输出送至HIP4080A的IN-端。IN+端输入的是由三级门电路CD4069组成的标准基准三角波，10kΩ电位器起三角波幅值的微调作用。HIP4080A将这两个输入信号进行脉宽调制成脉冲波，即让脉冲波的宽度受音频信号波幅度调制，称为PWM信号。调制原理为：当三角波幅大于音频波幅部分时，变换电路输出为“O”；而三角波幅小于音频波幅时，变换电路输出为“l”，这样就将输入的音频信，号变为宽度随音频信号波幅变化的PWM波。
经脉宽调制后的音频脉冲由两路驱动器输出，A路包括ALS、ALO、AHS、A-HO，B路包括BLS、BLO、BHS、BHO、去推动4只功率管Tr1～Tr4，4只管互相独立交替工作，即Tr1、Tr4导通时，Tr2、Tr3截止，反之亦然。为防止管子短路贯通，在HIP4080A⑧和⑨脚装有管子导通延迟调节电阻200kΩ，相应延时为90—100nso放大后的脉冲音频电流，经4级巴特奥兹低通滤波器，滤去高频，完成D/A转换后，送到扬声器发声。
为降低失真和防止过电流，还加有相应的负反馈和保护电路。负反馈在电路结构上稍有特殊，反馈信号取自滤波器之前。其原因是由于低通滤波器的滤波作用会形成较大的相位延迟，在某些频率上容易造成相位改变使放大器工作不稳定，甚至造成自激。反馈信号经CA5470中一组比较放大后，由其⑧脚输出。过电流保护电路由两路二极管UF4062和电容组成。
目前的HI-FI音响和家庭影院系统中，输出声道多至2—6个，每声道功率达20~80W，按以前甲类、乙类和甲乙类功放效率30%计算，电源直流功率需达300多瓦，而采用D类放大器效率可提高到80%以上，直流功率仅125瓦。
