LM4682是美国国家半导体公司生产的专门用于平板显示器、台式计算机、TV和多媒体监视器等的立体声D类音频功率放大器芯片。这种放大器IC带有立体声耳机放大器和DC音量控制，并提供热保护、过调制保护和输出短路保护。
主要性能与特点
1.主要参数 LM4682的主要参数的典型值如下：电源电压Vdd范围为8.5～l5V，D类放大器在Vdd=l4V、THD+N=10%和RL=8Ω下的输出功率Po为1OW，在f=lkHz、Rl=8Ω和Po=6W下的效率THD+N为0.2%，在Rl=8Ω和Po=7W下的效率1为84%，芯片的总静态电源电流为52mA，在关闭模式的电源电流为0.lmA，耳机放大器在RL=32Ω和THD+N=1%下的输出功率为60mW，耳机放大器在RL=32Ω、Po=20mW和f=lkHz下的THD+N为0.02%。

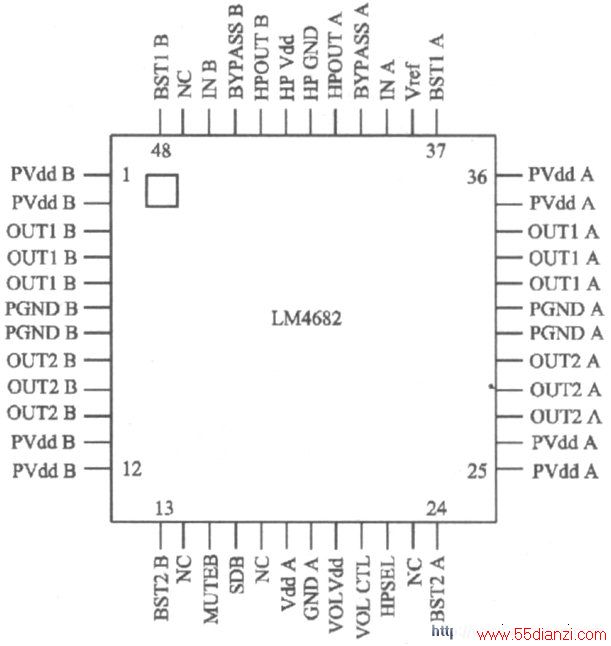

2.主要特点 (1)采用48引脚LLP封装(无需散热器)，引脚排列如下图所示。
(2)利用专有平街PWM技术，有较低的输出噪声和THD及较高的电源抑制比(PSRR)。传统D类放大器利用单端(SE)比较器产生PWM开关波形，并利用RC定时电路来设丑开关频率。LM4682采用平街差分浮置比较器，利用芯片上调制器反馈网络中的电容和浮置元件产生振荡，将开关频率设定在450kHz。平衡调制器的PWM输入驱动H桥中的输出功率MOSFET，放大器输出脉冲通过LC低通滤波器滤除450kHz的高频成份，施加到负载的信号为音频输入信号的“复制品”。
(3)提供DC音量控制功能。通过改变引脚21(VOLCTL)上的电压电平可以改变音量oLM4682的音量控制由31级组成，D类放大器的增益范围从-48~3OdB，耳机放大器的增益范围从-65～l3dB，每个增益级对应于两个D类放大器和耳机放大器专门的输入电压。
(4)提供静音模式。当IC引脚15(MUTEB)上为逻辑"0”时，静音功能被激活：茗在引脚15上施加逻辑“1”信号，静音功能无效。
(5)提供输出电流限制、过热(门限温度为170℃，带30℃滞后)保护、过调制保护(峰值调制占空比被限制在95%)和欠电压保护。
(6)内置咔嗒声和噼噗声抑制电路。
应用电路
LM4862的典型应用电路如下图所示。放大器的电源电压Vdd典型值为12V。音频信号从LM4682的IN-A和IN-B脚输入，PWM信号分别从OUTI-A、OUT2-A和OUTI-B、OUT2-B输出，经LC滤波器滤除450kHz的高频成份后进入扬声器(阻抗通常为8Q)负载。当没有立体声耳机连接到耳机插座时，输入到LM4682引脚HPSEL上的电压为逻辑低电平，在此情况下，D类放大器被激活，扬声器被驱动。当耳机插头插入耳机插座中时，插座中开关断开，使施加于LM4682引脚HPSEL上的电压变为逻辑高电平，D类放大器被关断，耳机放大器被赋能。LM4682引脚21(VOLCTL)外部可调电阻RPI用作DC音量控制。
LM4682与LM4681的封装形式和电特性参数基本相同。二者之间的主要不同点是LM4682带DC音量控制，而LM4861带l2C/SPI音量控制(芯片含有l2C/SPI数字控制接口电路)，但两种放大器的音星控制范围是相同的。
