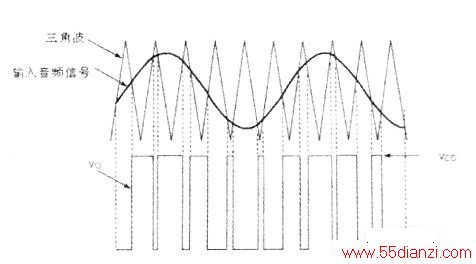

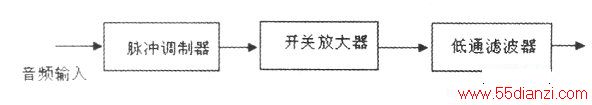

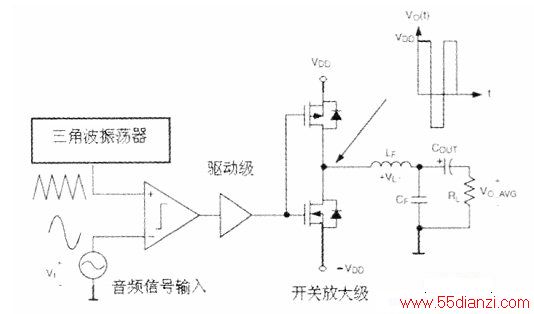

如下图所示，经典功放主要由脉冲宽度调制器、开关放大器、低通滤波器等三部分组成。中图是D类功放的原理简图。图中的三角波振荡器、运算放大器构成的比较器，以及输入音频信号构成脉宽涮制器；两只输出MOSPET管组成开关放大器；Lf和Cf构成低通滤波器，用来恢复音频信号。驱动级则用来驱动开关放大器。在驱动级的作用下，放大级的输出在Vdd或-Vdd、之间切换，所以D类放大器的最终输出是一个高频方波。大多数D类放大器的开关频率(Fsw)为250kHz至1.5MHz。音频输入信号对输出方波进行脉宽调制，即音频输入信号与内部振荡器产生的三角波(或锯齿波)进行比较，可得到PWM信号。这种调制方式通常称作“自然采样”，三角波振荡器为采样时钟。输出方波的占空比与输入信号电平成正比。下图为输入音频信号与开关放大器输出信号的关系示意图。
1.桥式输出

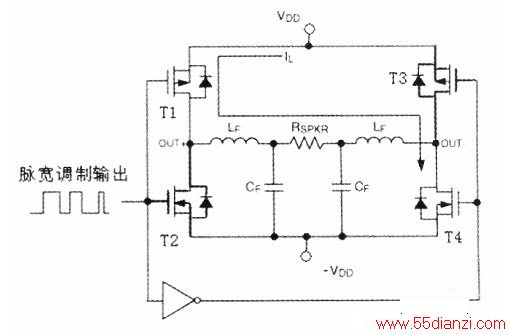

很多D类放大器均会使用桥式输出级。-一个桥式输出使用两个如图2所示的开关放大器作为输出级，并以差分方式驱动负载。这种负载连接方式通常称为桥按负载(BTL)。如下图所示，桥式结构是通过转换负载的导通路径来工作的，因此其负载电流可以双向流动，而无需负电源或隔直电容。当脉冲值为正时，场效应管T1、T4，导通，T2、T3截止；当脉冲为负时，T2、T3导通，T1、T4截止。
桥式输出的输出端需要加一个外部LC滤波器，用于提取低频音频信号和防止在负载上耗散高频能量。
2.无输出滤波器
需要外部LC滤波器不仅增加了总 成本和电路板空间，还可能因滤波元件的非线性而引入额外失真，因而成为传统D类功放的主要缺点之一。目前，很多D类放大器采用了先进的“免滤波器”调制方案，从而省掉或最大限度地降低了对外部滤波器的要求。
