液晶彩电D类功率放大器输出级及滤波器

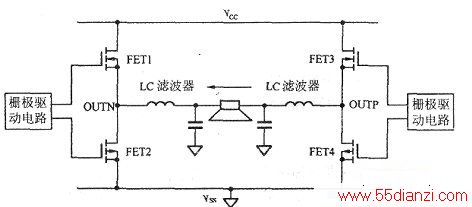

　　液晶彩电D类功率放大器输出级一般选择4个MOSFET场效应开关管桥接电路。下图所示是“H”形桥接输出级，FET1～FET4工作在开关状态：FET1、FET4导通时，FET3、FET2截止；FET3、FET2导通时，FET1、FET4截止。产生的信号再经LC滤波器滤波，即可取出音频信号，可使接在桥路上的负载（扬声器）得到交变的电压、电流而发出声音。
