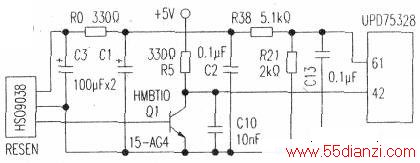

根据检修经验,此故障大多是控制接收电路有故障(控制接收电路图如下图所示)。先测量电源电压良好:卸下室内机面板,测量光敏晶体管Q1有遥控信号输入;测量C3、Cl良好:测量电容C2漏电。 由图可知,电路中的HS09038为控制接收器:Q1为光敏晶体管,可将此光信号转变成电信号,经过外围组成的放大电路放大后,输入主芯片的@脚,主芯片接收到这个控制输入信号后,经单片机内部处理,控制空调器各部分的工作状态。更换电容C2后,故障排除。
