变频空调器室外机电源电路采用开关电源供电方式，该电路由室内机电源电路为其提供工作直流电压，经其内部的元器件处理后输出为室外机各个电路提供工作电压。室外机电源电路主要由熔断器、发光二极管LED01、开关晶体管Q01、稳压二极管ZD02、开关变压器、整流二极管、三端稳压器U04等元器件构成。

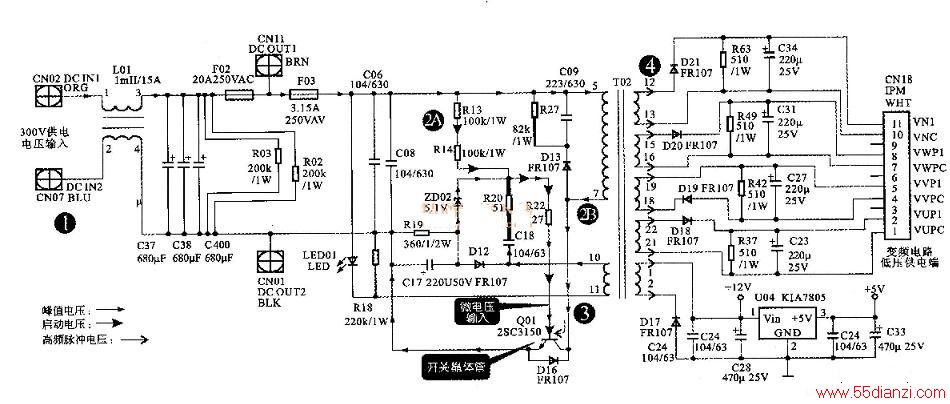

下图所示为海信KFR-35GW/06ABP变频空调器的室外机电源电路的原理图。
1．交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压（即电路板上的CN02和CN07接口）为开关振荡电路供电，同时还为变频模块供电。
2A．+300V一路经开关变压器的绕组加到开关晶体管Q01的集电极。
2B．+300V另一路经启动电阻R13、R14、 R22为开关晶体管基极提供启动信号。
3．开关变压器T02初级绕组T02（5-7）产生上正下负的感应电压，经开关变压器祸合给次级T02（10-11）（即正反馈绕组），正反馈绕组把感应的电压反馈到开关晶体管的基极，使开关晶体管的集电极电流增大。
因此，由于正反馈电路的作用，开关晶体管Q01很快进入饱和导通。开关晶体管Q01饱和导通时，集电极电流保持不变，初级绕组上的感应电压消失，正反馈停止，开关晶体管退出饱和状态，并进入放大状态。此时，开关晶体管集电极电流瞬间大大减小，因初级绕组的电流不能突变，故而产生很强的反向感应电压祸合给次级（即正反馈绕组），正反馈绕组的反向感应电压经正反馈使开关晶体管反偏截止。
4、开关晶体管截止后，开关变压器初级绕组无电流通过，感应电压消失，电源又通过振荡电路给开关晶体管基极提供导通电压，使开关晶体管重新导通，并重复上述过程。这样，周而复始便形成了自激开关过程。开关变压器的次级便得到所需的高频脉冲电压，经脉冲整流、滤波、稳压后送给负载。

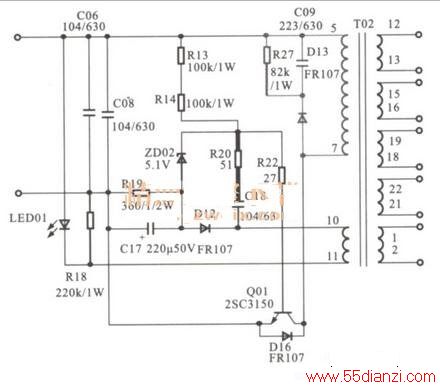

关键提示：开关电源中的保护电路在变频空调器室外机的开关电源电路中有一些保护的电路在开关变压器初级T02（5-7）绕组上并联R27、C09和二极管D13组成了缓冲电路。作用是使开关变压器初级绕组上之间的电压变化速率减缓。这样，一方面可以使开关晶体管工作在较安全的工作区内，减小开关晶体管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。控制机理是：当开关晶体管由饱和转向截止的过程中，由于初级绕组上的电压反向，使得二极管D13导通，如下图所示。
此时，相当于在初级绕组之间并上一个电容，从而使开关晶体管Q01C-E极上的电压上升速率变缓。当开关晶体管再导通时，电容C09上的能量经电阻释放，以使开关管再截止时缓冲电路仍起作用并在Q01上的二极管D16是续流二极管，是为了让开关晶体管Q01截止时，放掉Q01的C-E极的电荷，以提高开关管Q01的开关效率。
