变频空调器室外机电源电路滤波器结构与电路分析

　　变频空调器室外机电源电路中，主要采用滤波器滤除室外机开关电源电路产生的电磁干扰。滤波器主要由熔断器、电感线圈、过压保护器、滤波电容等构成。
　　

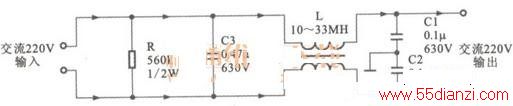

　　下图所示为滤波器的电路原理图。该电路图中，“为释放电阻，用于将C3上积累的电荷放掉，L和C3用于滤波共模干扰，C1和C2用于滤除串模干扰，避免因电荷积累而影响滤波特性；断电后还能使电源的进线端L、N不带电保证使用的安全性。
