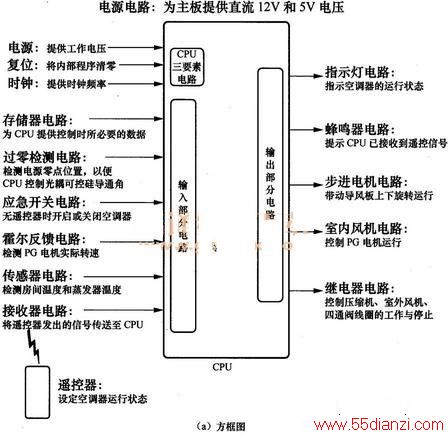

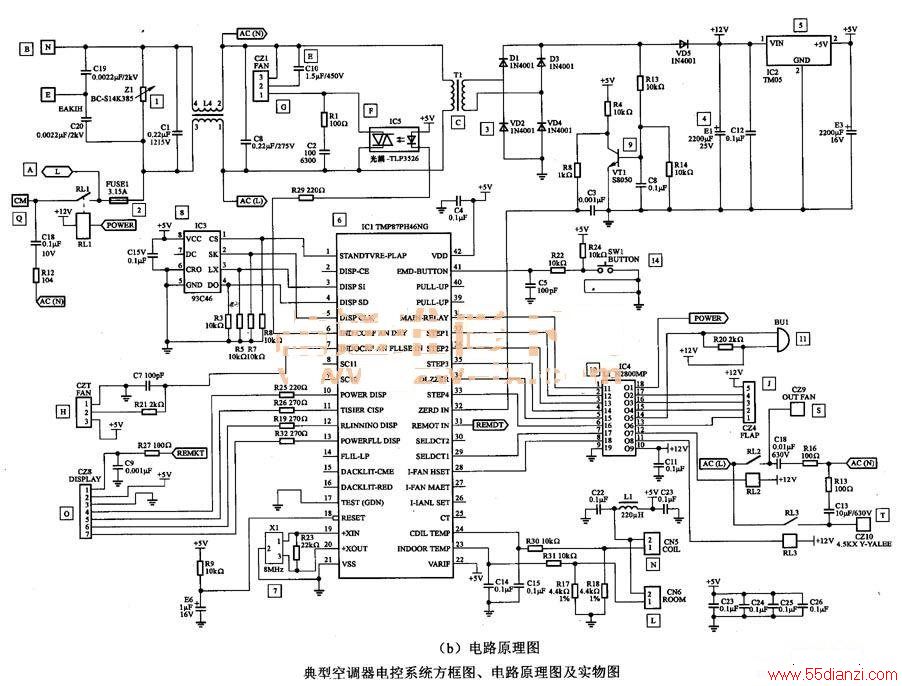

一个完整的电控系统由主板和外围负载组成,包括主板、变压器、传感器、室内风机、显示板组件、步进电机、遥控器、接线端子等。主板是电控系统的控制中心,由许多单元电路组成,各种输入信号经主板CPU处理后通过输出电路控制空调器整机。主板通常可分为4部分电路:即电源电路、CPU三要素电路、输入电路、输出电路。下图(a)所示为目前使用较多的挂式空调器主板电路方框图,下图(b)所示为典型空调器主板整机电路原理图。
