数码多联空调压缩机容量调节原理

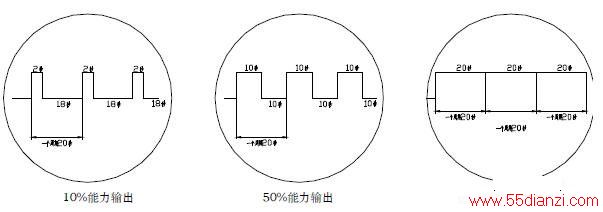

　　数码多联空调机组采用数码涡旋压缩机实现容量调节。其实数码压缩机属于定频压缩机，即压缩机运转时其频率是一致的，是通过调节数码涡旋压缩机卸/负载比率实现容量在10%～100%范围内的无级调节。通过压缩机的PWM电磁阀（脉冲宽度调节阀）的开启和关闭时间控制数码涡旋压缩机卸载/负载时间，调节压缩机的输出能力。PWM电磁阀安装在固定涡盘的上部和吸气管之间。在PWM电磁阀关闭时，固定涡盘与轨道涡盘贴紧（负载），在电磁阀开启时，固定涡盘与轨道涡盘分离（卸载）。室外机根据室内机的实际能力需求自动调整输出能力。例如：总能力为10匹，控制周期为20秒，若要输出5匹的能力（总能力的50%），则负荷时间占用周期时间的50%即负荷10秒，卸载10秒即可；若要输出2匹的能力（总能力的20%），则负荷时间占用周期时间的20%，即负荷4秒，卸载16秒，依次类推。如下图列举输出能力分别为10%，50%和100%时的原理图。
