数码多联、变频多联机组控制逻辑采用积木式设计思想,其制冷系统的一台室外机连接多台室内机,各台室内机可分别按其所需独立操作。主芯片根据各台室内机发出的请求信号,予于识别其地址码、容量码、要求运行的模式,然后根据其传输过来的室内环境温度、设定温度计算出该台室内机的实际容量需求,再向该台室内机送出一个合适的电子膨胀阀初始步数,接着,主芯片再根据环境温度和设定温度的变化来进一步调整电子膨胀阀的步数到一恰当步数,从而达到向各台室内机输送合适制冷剂流量的要求。
主芯片根据计算出的各台室内机的实际容量需求总和,即是室外机应需输出的容量值,来控制压缩机的实际容量输出。

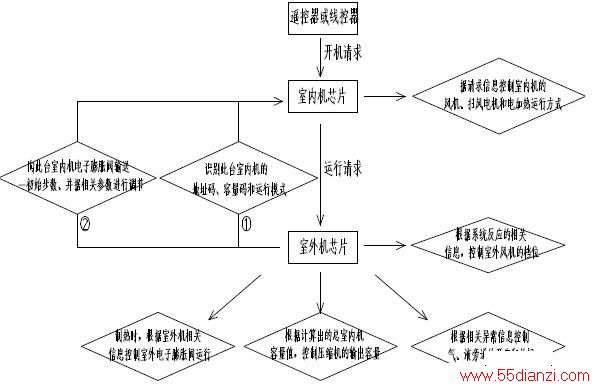

数码多联、变频多联系列机组控制思想图解如下。
