低频功率放大器电路

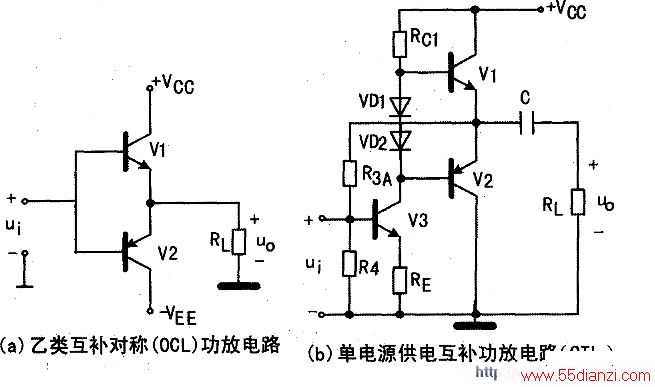

　　率放大器工作在大信号条件下，一般作为放大电路的输出级，直接与负载相连，这就要求输出信号的功率要足够大，否则无法驱动负载。根据三极管在输入信号的二个周期内导通时间的不同。可分为甲类、乙类、甲乙类和丙类，甲类主要用于小信号的电流电压放大，乙类和甲乙类主要用于低频信号的功率放大，而丙类主要用在高频信号的功率放大。如下图所示为乙类和甲乙类低频放大器。

　　下图a为乙类互补对称功放电路，即OCL。V1、V2三极管的性能参数完全相同，只是型号不同。当输入信号的正半波到来时，V1导通，V2截止，在负载RL上产生一个正半波信号；而当输入信号的负半波到来时，V2导通，V1截止，在负载Rl上产生一个负半波信号，在输入信号的一个周期内V1、V2交替导通，每个三极管的导通时间均为半个周期，在负载上正、负半波电压叠加形成一个完整的正弦波。但是当输入电压信号的瞬时值小于管子死区电压（硅管约0.5V，锗管0.2V）时，两个三极管都不导通，则负载上就没有电流，致使输出电压出现失真，把这种失真称为“交越失真”。

　　下图b为单电源供电互补功放电路，即OTL。在V1、V2的基极之间增加两个二级管，使三极管在静态工作点处于微导通状态，从而消除交越失真。在输出端外接大容量电容C，既起到隔直流的作用，又能充当电源。
