放大器制作与调试技能

    1．放大器静态工作点测量

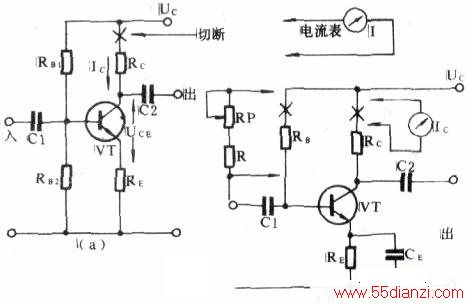

    以下图(a)单管放火器为例，一般测量静态工作点有3种方法：(1)断开管子VT集电极与电阻Re之间的连线t串入电流表测量VT的集电极电流。这种方法比较麻烦，需切断和重焊接线。(2)测量Rc或RE两端电压，把测得值去除以Rc或RE便可换算出集电极电流(IE约等于IC)。此法不太适用于Re、RE较小或lC较小的电路，对这类电路必要时还得用第(1)法进行测量。(3)测量VT集电极与发射极间电压UCE，看是否符合要求。如果电路资料中仅给出lc要求，也可根据UCE粗略估算1C是否符合要求。通常，若UCE测值过大，即趋近于电源电压，表明静态IC太小，反之UCE过小，说明VT趋于饱和或已经饱和，Ic肯定很大，应予调小。此法较适于在维修中对电路进行检查。

    2．放大器静态工作点调整

    以上图(b)单管放大器为例。用一个固定电阻R与一个电位器RP串接在VT基极回路中，在VT集电极串入电流表。然后通电，调整RP，使电流表示值符合要求，再断电拆下RP和R，测其总阻值，最后选一个等值固定电阻焊上电路即可。RP和R串联后的最大总阻值应大于所估算偏置电阻的50～150%，R通常可取总阻值的1／5～1／10。
