无功耗触摸开关的制作

    本文介绍的无功耗触摸开关，平时不耗电，只有在开关时才消耗一些电能。

    工作原理

    上图是工作原理图。在没有触摸M时，220V市电虽然通过Rl加到单向晶闸管VS1和VS2上，但由于没有触发信号，VS1、VS2均不导通，电路不工作。当用手触摸M时，就有微小电流通过Cl、R3和人体，Cl得到一定的电压使氖管V点燃并触发VS2使其导通。同时，经Rl向C2充电，C2的电压达到12V时，稳压管VD导通，VS1也被触发而导通，C2上的电荷通过自锁继电器K而释放，K的触点KH接通，灯EL点亮。这时C2上的电压迅速降为零，VS1阻断，灯EL熄灭。第二次操作时只要再次触摸M即可。

    元器件选择

    R1用3W的碳膜电阻。稳压管VD用1W、12V的。继电器K用12V型号为2S-01F。晶闸管VS1和VS2均为MCR100-8。电容Cl用20p的瓷片电容。氖管V用启辉电压60V的。触摸片M用直径25mm的压电片敲去陶瓷代替。其他元器件无特殊要求。

    制作方法

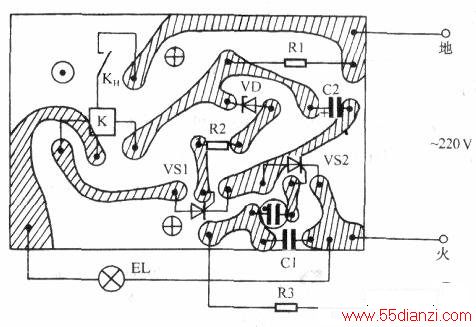

    按上图腐蚀成线路板。元器件焊接无误后接上市电，触摸M，氖管V应能发光，同时继电器应吸合。如氖管不亮，可能是氖管损坏或火线与地线接反了，如V亮，但继电器不吸合，可能是晶闸管或继电器损坏。正常工作后，找一只大小合适的塑料外壳将线路板固定在壳内并引出引线。同时在外壳的面板上将触摸片M用万能胶粘上。为了使电路工作可靠，电阻R3直接焊在触摸片上并在电阻上套一只热缩管，再用软线焊到线路板上，这样触摸开关就做成了。实测开关时间不大于0.5s。
