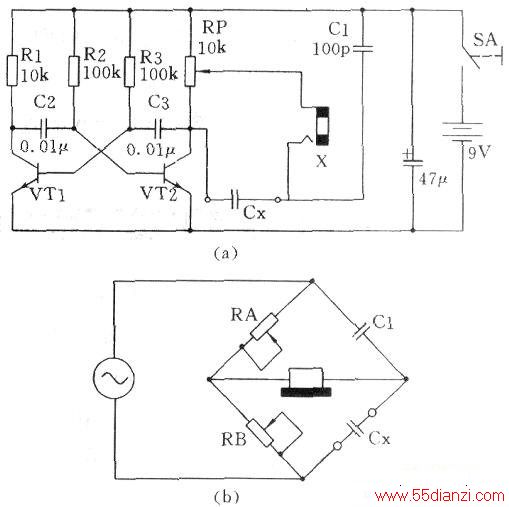

图(a)是测量电容器的电桥电路，它的核心是由多谐振荡器组成的交流信号源。插座X外接耳机，最好使用高阻耳机。Cx是被测电容器，它的容量应与电容器Cl为同一个数量级。如果被测电容器的容量为数千皮法，那么电容器C1也应选择数千皮法。使用时调节电位器RP，使耳机中的声音最小或听不到为好。然后根据公式：Cx=Cl×RA÷RB计算出被测电容器的容量。
图(b)是电桥原理的示意图，RA为电位器中点与电源正极间的电阻值；RB为电位器中点与三极管VT2集电极间的电阻值。如果在电位器的刻度盘上刻出RA与RB的比值，使用起来就更方便了。
