本制作是以集成电路ICL8038为核心器件制作的一种信号发生器。该芯片可同时输出方波、三角波和正弦波，频率调节范围大，波形失真小，实用性较强。
一．电路原理图

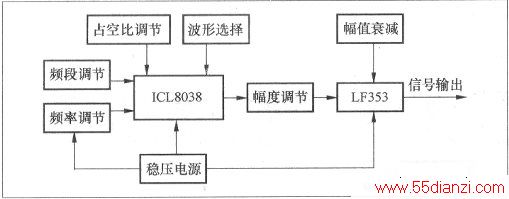

信号发生器电路的原理框图如下图所示，
完整电路如下图所示。其主要电路有：
1．电源部分
它由变压器T、桥堆、电容C1～C4及三端稳压器L7812和L7912组成，可提供±12V稳定电源电压。
2．信号发生器
ICL8038可同时输出方波、三角波及正弦波，使用时只需外接少量电阻、电容元件。RP5为方波输出占空比调节电阻，阻值为4.7kΩ，用来改变4、5脚电压，从而改变方波占空比。RP1、Rl和R2组成分压网络，RP1为频率调节电位器，该电位器使用优质多圈电位器，阻值为lOk，调节RP1，改变ICL8038的8脚输入电压，可改变输出波形的频率；C6～Cll为外接定时电容，改变开关S2的位置，可获得6个频段(0～20Hz、20Hz～200Hz、200Hz～2kHz、2kHz～20kHz、20kHz～200kHz、200kHz—1MHz)的输出信号；RP3、RP4为正弦波失真度调节电位器，为了减小正弦波的失真度，ICL8038采用两套微调网络RP3和RP4，分别微调1脚和12脚电位，使正弦波信号失真度最小。ICL8038的2脚输出正弦波，3脚输出三角波，9脚输出方波。
3．输出驱动部分
由于ICL8038输出的信号幅度小，需要放大输出信号。输出驱动电路由RP2、R9～R14及LF353组成。LF353内部为双运放电路，1、2、3脚和5、6、7脚各组成一个运放，该运放性能优良。ICL8038输出的波形电压经R9、Rl0、Rll、RP2组成的幅值微调电路后，送到LF353放大后输出，RP2为优质多圈电位器，阻值为l0k，R12、R13及开关S4组成幅值衰减电路。另外，用发光二极管分别指示±12V是否正常。幅值衰减原理如下图所示，该图组成一个反相比例运算放大电路。Rf为反馈电阻，对应于R12或R13，Rl为2脚外围电阻。电压放大倍数Au=Uo/Ui，改变Rf的大小，就能改变Au的大小，从而达到幅值衰减的目的。
二、电路板制作
1．用PROTEL99 SE软件画好原理图，然后生成PCB，制作PCB主要采用手工布线，多圈电位器要安排在板的周围，地线加粗。PCB见下图（注：是从元件面看的顶视图）。

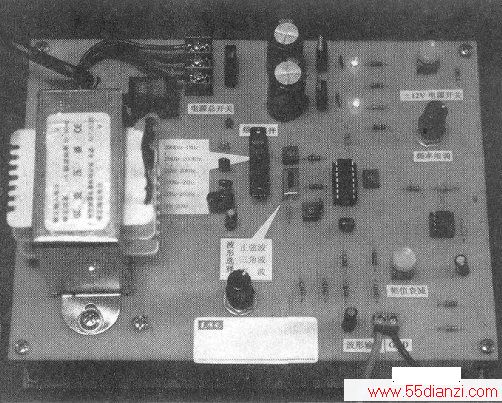

2．制作电路板。板材使用15cm×20cm的感光板，在板上要留出放置电源变压器的地方，以方便用螺丝固定。把画好的PCB图打印在硫酸纸上，撕去感光板的保护膜，再把硫酸纸覆盖在感光板上，然后盖上透明玻璃，放在阳光下8分钟即可。如果是阴天或者阳光不强，效果可能不理想，可以改用500W的白光灯照射，时间为13分钟左右，本电路板就采用了灯光照射，效果不错。感光完成后，下一步就是显影，显影剂和水以1：20的比例配置，把感光板放进配置溶液中，慢慢摇动，几分钟便能显出影来，最后用三氯化铁进行腐蚀。把元件焊接完成后的作品整体形状如下图所示。
三、测试与调试
1．用数字万用表测量+12V和-12V输出端电压，显示结果为11.9V和-12.1V，而且稳定。
2．用示波器测LF353的7脚信号输出端，拨动波形选择开关S3，示波器观察到正弦波、方波、三角波，波形良好，几乎无失真。在测试正弦波时，刚开始时波形有点失真，用小螺丝刀反复仔细调节ICL8038的12脚和1脚外接的RP3和RP4，使波形达到最佳，调节ICL8038的4脚和5脚外接的RP5，可以改变方波的占空比，三角波无需调试。
3．把频段开关拨到0～20Hz挡，把频率细调电位器调到最小，用频率计测量信号输出端，频率计显示频率为0.000Hz。把频段开关拨到20kHz～200kHz挡，把频率细调电位器调到适当位置，频率计显示频率为109kHz。把频段开关拨到200kHz～1MHz挡，调节频率细调电位器，用频率计测量信号输出端，频率计显示频率为226kHz。
