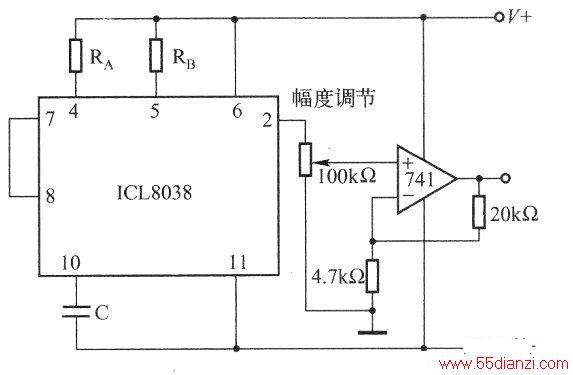

下图所示的正弦波缓冲电路由一个增益为5倍的同相输入放大器构成，选用同相输入放大器是为了缓冲电路的高输入阻抗，减小对函数发生电路输出的影响。在图中还设置了幅度调节电位器，可以通过调节其中心抽头电压，获得希望得到的缓冲电路输出电压。
