交通灯控制实验

　　1.实验要求
　　
　　南北方向为主干道，要求南北方向每次通行时间为30秒，东西方向每次通行时间为25秒。启动开关SD后，南北方向红灯亮25秒钟，而东西方向绿灯先亮20秒钟，然后闪烁3秒钟，转为黄灯亮2秒钟。接着，东西方向红灯亮30秒钟，而南北方向绿灯先亮25秒钟，然后闪烁3秒钟，转为黄灯亮2秒钟。如此周而复始。

　　2.实验器材    .

　　三菱FX系列可编程控制器、手持编程器或安装有相应软件的计算机、开关SD、用于指示南北方向的红、绿、黄灯和用于指示东西方向的红、绿、黄灯及连接线等。为了使演示更加直观，可以增加一套灯泡，将同向同色的灯泡两两并联，把灯泡布置在十字路口的四个位置上。

　　3.实验过程
　　

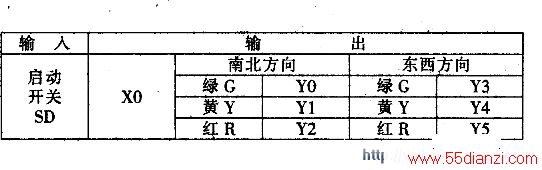

　　（1）设计输入输出分配表，见下表所示。

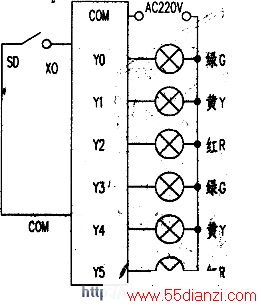

　　（2）设计I/O接线图如上图所示。  '

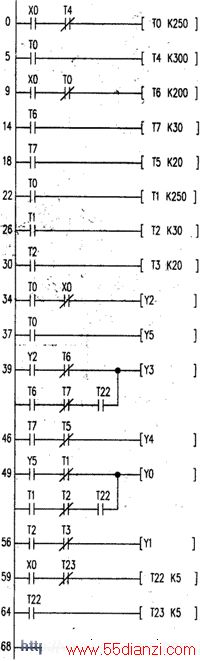

　　（3）设计梯形图如下图所示。

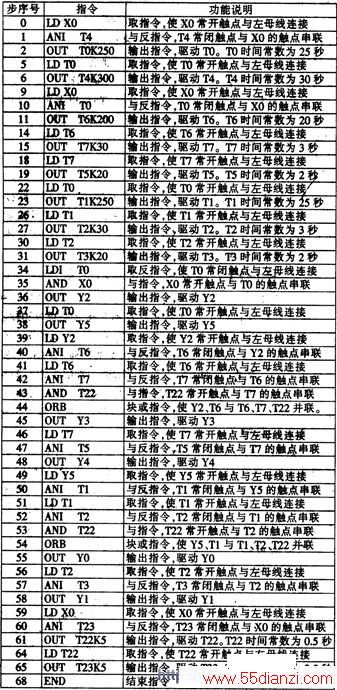

　　（4）设计指令语句见下表（也可在计算机中输入梯形图，然后用相应软件进行自动转换，得到对应指令语句表）。

　　（5）指令语句表有关说明：

　　定时器TO K250：控制南北方向红灯R点亮时间，25秒。

　　定时器T6 K200：控制东西方向绿灯G点亮时间，20秒。

　　定时器T7 K30：控制东西方向绿灯G闪烁时间，3秒。

　　定时器T5 K20：控制东西方向黄灯Y点亮时间，2秒。

　　定时器T4 K300：通过控制TO，控制东西方向红灯R点亮时间。30秒。

　　定时器Tl K250：控制南北方向绿灯G点亮时间，25秒。

　　定时器T2 K30：控制南北方向绿灯G闪烁时间，3秒。

　　定时器T3 K20：控制南北方向黄灯Y点亮时间，2秒。

　　定时器T22、T23：组成闪烁电路，0.5秒开，0.5秒断。

　　（6）按I/O接线图进行接线连接，用手持编程器将指令语句表输到控制器中，或在计算机中输入梯形图或指令语句表。启动开关SD，运行程序，观察实验现象。

　　4.实验练习
　　
　　（I）改东西方向为主干道，要求东西方向每次通行时间为30秒，丽南北方向每次通行时间为25秒，绿灯闪烁时间闪烁频率、黄灯点亮时间均不变，重新进行实验。

　　（2）南北方向仍为主干道，改南北方向每次通行时闯为60秒，而东西方向每次通行时间为45秒，绿灯闪烁时间闪烁频率、黄灯点亮时间均不变，重新进行实验。

　　（3）自行设计南北方向、东西方向的通行时间，以及绿灯闪烁时间闪烁频率、黄灯点亮时间，进行实验。
